吴 勇, 等:

管道环焊缝的相控阵超声检测

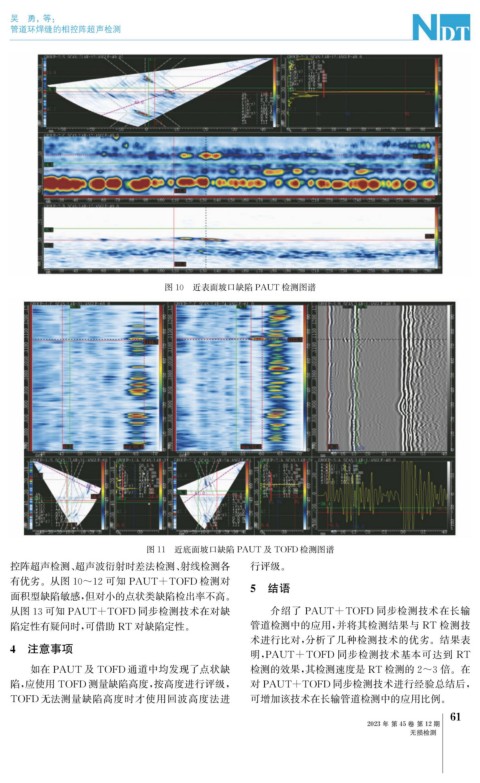

图10 近表面坡口缺陷 PAUT 检测图谱

图11 近底面坡口缺陷 PAUT 及 TOFD 检测图谱
控阵超声检测、 超声波衍射时差法检测、 射线检测各 行评级。
有优劣。从图10~12可知 PAUT+TOFD 检测对
5 结语
面积型缺陷敏感, 但对小的点状类缺陷检出率不高。
从图13可知 PAUT+TOFD 同步检测技术在对缺 介绍了 PAUT+TOFD 同步检测技术在长输

陷定性有疑问时, 可借助 RT 对缺陷定性。 管道检测中的应用, 并将其检测结果与 RT 检测技
术进行比对, 分析了几种检测技术的优劣。结果表
4 注意事项
明, PAUT+TOFD 同步检测技术基本可达到 RT
如在 PAUT 及 TOFD 通道中均发现了点状缺 检测的效果, 其检测速度是 RT 检测的2~3倍。在
陷, 应使用 TOFD 测量缺陷高度, 按高度进行评级, 对 PAUT+TOFD 同步检测技术进行经验总结后,
TOFD 无法测量缺陷高度时才使用回波高度法进 可增加该技术在长输管道检测中的应用比例。
