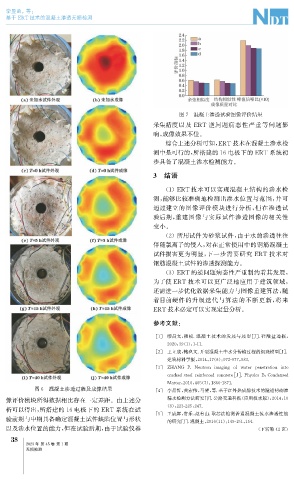

李昱函, 等:

基于 ERT 技术的混凝土渗透无损检测

图7 混凝土渗透试验图像评价结果
采集精度以及 ERT 逆问题病态性严重等问题影
响, 成像效果不佳。
综合上述分析可知, ERT 技术在混凝土渗水检
测中是可行的, 所搭建的16电极下的 ERT 系统初
步具备了混凝土渗水检测能力。

3 结语

( 1 ) ERT 技术可以实现混凝土结构的渗水检
测, 能够比较准确地检测出渗水位置与范围, 并可
通过建立的图像评价模块进行分析, 但在渗透试
验后期, 重建图像与实际试件渗透图像的相关性
变小。
( 2 )所用试件为砂浆试件, 由于水的渗透往往

伴随氯离子的侵入, 对在正常使用中的钢筋混凝土
试件损害更为明显, 下一步需要研究 ERT 技术对
钢筋混凝土试件的渗透探测能力。

( 3 ) ERT 的逆问题病态性严重制约着其发展,
为了使 ERT 技术可以更广泛地应用于建筑领域,
还需进一步优化数据采集能力与图像重建算法, 随
着目前硬件的升级迭代与算法的不断更新, 将来

ERT 技术必定可以实现定量分析。
参考文献:

[ 1 ] 缪昌文, 穆松. 混凝土技术的发展与展望[ J ] . 硅酸盐通报,
2020 , 39 ( 1 ): 1-11.
[ 2 ] 王立成, 鲍玖文. 开裂混凝土中水分传输过程的细观模型[ J ] .
建筑材料学报, 2014 , 17 ( 6 ): 972-977 , 983.

[ 3 ] ZHANG P.Neutron ima g in g of water p enetration into

crackedsteelreinforcedconcrete [ J ] .Ph y sicaB : Condensed
Matter , 2010 , 405 ( 7 ): 1866-1871.
图6 混凝土渗透过程及成像结果 [ 4 ] 李晶哲, 黄宏伟, 马赟, 等. 基于红外热成像技术的隧道衬砌渗
像评价模块所得数据相比存在一定差距。由上述分 漏水检测方法研究[ J ] . 公路交通科技( 应用技术版), 2014 , 10
( 8 ): 223-225 , 247.
析可以得出, 所搭建的16电极下的 ERT 系统在试
[ 5 ] 王成辉, 常乐, 赵有山. 取芯法检测普通混凝土抗水渗透性能
验前期与中期具备确定混凝土试件缺陷位置与形状
的研究[ J ] . 混凝土, 2016 ( 11 ): 149-151 , 154.
以及渗水位置的能力, 但在试验后期, 由于试验仪器 ( 下转第42页)
3
8
