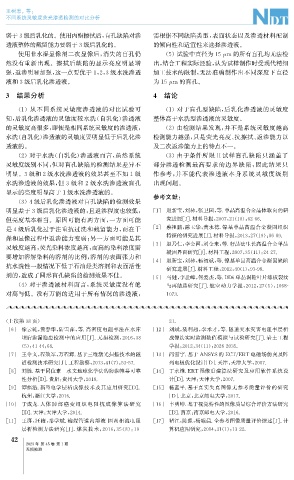

Page 76 - 无损检测2023年第一期

王树志, 等:

不同系统灵敏度荧光渗透检测的对比分析

弱于3级后乳化的。使用丙酮擦拭后, 盲孔缺陷对渗 需根据不同缺陷类型, 表面状态以及渗透材料配制
透液整体的截留能力要弱于3级后乳化的。 的倾向性和适宜性来选择渗透液。
使用非水湿显像剂二次显像后, 消失的盲孔仍 ( 5 ) 试验中直径为15 μ m 的所有盲孔均无法检

然没有重新出现。擦拭后缺陷的显示亮度明显增 出, 结合工程实际经验, 认为试样制作时受现代精细
强, 返渗明显加强, 这一点要优于1 , 2 , 3级水洗渗透 加工技术的限制, 无法准确制作出不同深度下直径

液和3级后乳化渗透液。 为15 μ m 的盲孔。
3 结果分析 4 结论

( 1 )从不同系统灵敏度渗透液的对比试验可 ( 1 )对于盲孔型缺陷, 后乳化渗透液的灵敏度

知, 后乳化渗透液的灵敏度较水洗( 自乳化) 渗透液 整体高于水洗型渗透液的灵敏度。

的灵敏度高很多, 即便是相同系统灵敏度的渗透液, ( 2 )由检测结果发现, 并不是系统灵敏度越高
水洗( 自乳化) 渗透液的灵敏度要明显低于后乳化渗 检测能力越强, 只是荧光亮度、 抗擦拭、 返渗能力以
透液的。 及二次返渗能力上的特点不一。

( 2 )对于水洗( 自乳化) 渗透液而言, 虽然系统 ( 3 )由于条件所限且试样盲孔缺陷只涵盖了
灵敏度级别不同, 但对盲孔缺陷的检测结果差异不 部分渗透检测最高要求的边界缺陷, 因此结果只
明显。 3级和2级水洗渗透液的效果甚至不如1级 作参考, 并不能代表渗透液本身系统灵敏度级别
水洗渗透液的效果, 但3级和2级水洗渗透液盲孔 出现问题。

显示的亮度明显高于1级水洗渗透液的。 参考文献:

( 3 ) 4级后乳化渗透液对盲孔缺陷的检测效果
明显差于3级后乳化渗透液的, 且返渗程度也较低, [ 1 ] 赵新宝, 刘林, 张卫国, 等. 单晶高温合金晶体取向的研
但亮度基本相当。原因可能有两方面, 一方面可能 究进展[ J ] . 材料导报, 2007 , 21 ( 10 ): 62-66.
是4级后乳化过于注重抗过洗和截留能力, 而在干 [ 2 ] 蔡祖鹏, 陈玉华, 黄永德. 镍基单晶高温合金凝固组织
燥和显像过程中返渗能力变弱; 另一方面可能是其 特征的研究进展[ J ] . 材料导报, 2013 , 27 ( 19 ): 86-89.
[ 3 ] 赵乃仁, 李金国, 刘金来, 等. 籽晶法生长高温合金单晶
灵敏度越高, 荧光染料浓度越高, 而高的染料浓度需
凝固界面研究[ J ] . 材料工程, 2007 , 35 ( 11 ): 24-27.
要增加溶解染料的溶剂的比例, 溶剂的表面张力和
[ 4 ] 赵新宝, 刘林, 杨初斌, 等. 镍基单晶高温合金凝固缺陷
抗水洗性一般情况下低于石油烃类溶剂和表面活性
研究进展[ J ] . 材料工程, 2012 , 40 ( 1 ): 93-98.
剂的, 造成了圆形盲孔缺陷的检测效果不佳。 [ 5 ] 马健, 李世峰, 何爱杰, 等.DD6单晶涡轮叶片缘板裂纹

( 4 )对于渗透液材料而言, 系统灵敏度没有绝 与再结晶研究[ J ] . 航空动力学报, 2012 , 27 ( 5 ): 1068-
对高与低。没有万能的适用于所有情况的渗透液, 1073.

( 上接第38页) 21.
[ 6 ] 徐云乾, 黄春华, 陆雪萍, 等. 高密度电阻率法在水库 [ 12 ] 刘斌, 聂利超, 李术才, 等. 隧道突水灾害电阻率层析
坝肩渗漏隐患检测中的应用[ J ] . 无损检测, 2016 , 38 成像法实时监测数值模拟与试验研究[ J ] . 岩土工程
( 5 ): 41-44 , 68. 学报, 2012 , 34 ( 11 ): 2026-2035.
[ 7 ] 王令文, 程效军, 万程辉. 基于三维激光扫描技术的隧 [ 13 ] 问雪宁. 基于 ANSYS的 ECT / ERT 电磁场仿真及阵
道检测技术研究[ J ] . 工程勘察, 2013 , 41 ( 7 ): 53-57. 列电极优化设计[ D ] . 天津: 天津大学, 2007.
[ 8 ] 刘胜. 基于同位素—水文地球化学法的防渗帷幕可靠 [ 14 ] 丁永维.ERT 图像重建算法研究及应用软件系统设

性分析[ D ] . 贵阳: 贵州大学, 2018. 计[ D ] . 天津: 天津大学, 2007.
[ 15 ] 杨蓝平. 基于真实失真图像无参考质量评价的研究
[ 9 ] 谭梧浩. 新型电学层析成像技术及其应用研究[ D ] .
杭州: 浙江大学, 2016. [ D ] . 北京: 北京邮电大学, 2017.
[ 10 ] 于成龙. 人体 肺 部 癌 变 组 织 电 阻 抗 成 像 算 法 研 究 [ 16 ] 丰明坤. 基于视觉特性的图像质量综合评价方法研究
[ D ] . 天津: 天津大学, 2014. [ D ] . 南京: 南京邮电大学, 2016.
[ 11 ] 王湃, 汪梅, 秦学斌. 输煤管道内部液 - 固两相流电阻 [ 17 ] 褚江, 陈强, 杨曦晨. 全参考图像质量评价综述[ J ] . 计
层析检测方法研究[ J ] . 煤炭技术, 2016 , 35 ( 8 ): 19- 算机应用研究, 2014 , 31 ( 1 ): 13-22.
2
4
2023年 第45卷 第1期
无损检测
