王树志, 等:

不同系统灵敏度荧光渗透检测的对比分析

相同时, 缺陷深度越大检出难度越大。使用丙酮擦

拭后, 直径为30 μ m 盲孔的显示均消失。
使用非水湿显像剂进行二次显像后, 直径为

30 μ m 的盲孔略有显示, 而直径为30 μ m 和深度为

40 , 20 μ m 的盲孔则无显示。
使用2级灵敏度水洗渗透剂对试块进行检测,
检测结果如图3所示。

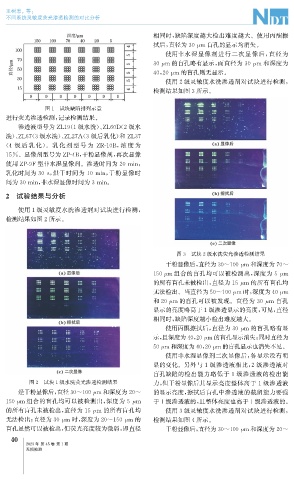

图1 试块缺陷排列示意

进行荧光渗透检测, 记录检测结果。
渗透液型号为 ZL19 ( 1级水洗)、 ZL60D ( 2级水

洗)、 ZL67 ( 3级水洗)、 ZL27A ( 3级后乳化) 和 ZL37
( 4 级 后 乳 化)。乳 化 剂 型 号 为 ZR-10B , 浓 度 为
15% 。显像剂型号为 ZP-4B , 干粉显像剂, 再次显像

使用 ZP-9F型非水湿显像剂。渗透时间为20min ,

乳化时间为30s , 烘干时间为 10min , 干粉显像时

间为30min , 非水湿显像时间为3min 。
2 试验结果与分析

使用1级灵敏度水洗渗透剂对试块进行检测,
检测结果如图2所示。

图3 试块2级水洗荧光渗透检测结果

干粉显像后, 直径为30~100 μ m 和深度为70~

150 μ m 组合的盲孔均可以被检测出, 深度为 5 μ m
的所有盲孔未被检出, 直径为15 μ m 的所有盲孔均

无法检出。当直径为50~100 μ m 时, 深度为40 μ m

和20 μ m 的盲孔可以被发现。直径为 30 μ m 盲孔
显示的亮度略高于1级渗透显示的亮度, 可见, 直径
相同时, 缺陷深度越小检出难度越大。
使用丙酮擦拭后, 直径为30 μ m 的盲孔略有显

示, 且深度为40 , 20 μ m 的盲孔显示消失; 同时直径为

50 μ m 和深度为40 , 20 μ m 的盲孔显示也消失不见。
使用非水湿显像剂二次显像后, 各显示没有明
显的变化。另外与 1 级渗透液相比, 2 级渗透液对
盲孔缺陷的检出能力略低于 1 级渗透液的检出能
图2 试块1级水洗荧光渗透检测结果 力, 但干粉显像后其显示亮度整体高于1级渗透液

经干粉显像后, 直径30~100 μ m 和深度为20~ 的显示亮度, 擦拭后盲孔中渗透液的截留能力要强

150 μ m 组合的盲孔均可以被检测出, 深度为 5 μ m 于1级渗透液的, 且整体亮度也高于1级渗透液的。
的所有盲孔未被检出, 直径为15 μ m 的所有盲孔均 使用3级灵敏度水洗渗透剂对试块进行检测,

无法检出; 直径为30 μ m 时, 深度为20~150 μ m 的 检测结果如图4所示。
盲孔虽然可以被检出, 但荧光亮度较为微弱, 即直径 干粉显像后, 直径为30~100 μ m 和深度为20~
