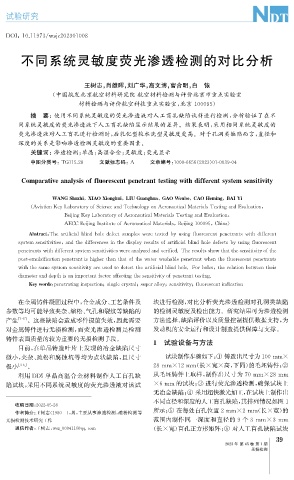

Page 73 - 无损检测2023年第一期

试验研究

DOI : 10.11973 / ws j c202301008

不同系统灵敏度荧光渗透检测的对比分析

王树志, 肖雄晖, 刘广华, 高文博, 曹合明, 白 铱
( 中国航发北京航空材料研究院 航空材料检测与评价北京市重点实验室

材料检测与评价航空科技重点实验室, 北京 100095 )

摘 要: 使用不同系统灵敏度的荧光渗透液对人工盲孔缺陷试样进行检测, 分析验证了在不
同系统灵敏度的荧光渗透液下人工盲孔缺陷显示结果的差异。结果表明, 采用相同系统灵敏度的
荧光渗透液对人工盲孔进行检测时, 后乳化型较水洗型灵敏度更高。对于孔洞类缺陷而言, 直径和
深度的关系是影响渗透检测灵敏度的重要因素。

关键词: 渗透检测; 单晶; 高温合金; 灵敏度; 荧光显示

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2023 ) 01-0039-04

Com p arativeanal y sisoffluorescent p enetranttestin gwithdifferents y stemsensitivit y

WANGShuzhi , XIAOXion g hui , LIUGuan g hua , GAO Wenbo , CAOHemin g BAIYi
,

( AviationKe yLaborator y ofScienceandTechnolo gy onAeronauticalMaterialsTestin g andEvaluation ,

Bei j in gKe yLaborator y ofAeronauticalMaterialsTestin g andEvaluation ,

AECCBei j in g InstituteofAeronauticalMaterials , Bei j in g 100095 , China )

Abstract : Theartificialblindholedefectsam p lesweretestedb yusin gfluorescentp enetrantswithdifferent

s y stemsensitivities , andthedifferencesinthedis p la yresultsofartificialblindholedefectsb yusin gfluorescent

p enetrantswithdifferents y stemsensitivitieswereanal y zedandverified.Theresultsshowthatthesensitivit y ofthe

p ost-emulsificationp enetrantishi g herthanthatofthewaterwashablep enetrantwhenthefluorescentp enetrants

withthesames y stemsensitivit yareusedtodetecttheartificialblindhole.Forholes , therelationbetweentheir

diameterandde p thisanim p ortantfactoraffectin g thesensitivit y of p enetranttestin g .

Ke ywords : p enetratin g ins p ection ; sin g lecr y stal ; su p erallo y ; sensitivit y ; fluorescentindication
在金属铸件凝固过程中, 合金成分、 工艺条件及 块进行检测, 对比分析荧光渗透检测对孔洞类缺陷
参数等均可能导致夹杂、 缩松、 气孔和裂纹等缺陷的 的检测灵敏度及检出能力。研究结果可为渗透检测
产生 [ 1-2 ] 。这些缺陷会造成零件提前失效, 因此需要 方法选择、 缺陷评价以及质量控制提供数据支持, 为
对金属铸件进行无损检测, 而荧光渗透检测是检测 发动机的安全运行和设计制造提供保障与支撑。
铸件表面质量的较为重要的无损检测手段。 1 试验设备与方法
目前, 在单晶铸造叶片上发现的冶金缺陷尺寸

微小, 夹杂、 疏松和腐蚀坑等均为点状缺陷, 且尺寸 试块制作步骤如下: ① 铸造出尺寸为100mm×

极小 [ 3-5 ] 。 28mm×12mm ( 长×宽×高, 下同) 的毛坯铸件; ②

利用 DD5单晶高温合金材料制作人工盲孔缺 从毛坯铸件上取样, 制作出尺寸为70mm×28mm

陷试块, 采用不同系统灵敏度的荧光渗透液对该试 ×6mm 的试块; ③ 进行荧光渗透检测, 确保试块上

无冶金缺陷; ④ 采用超快激光加工, 在试块上制作出
不同直径和深度的人工盲孔缺陷, 其排列情况如图1
收稿日期: 2022-05-28
所示; ⑤ 在每处盲孔位置2mm×2mm ( 长×宽) 的
作者简介: 王树志( 1980- ), 男, 主要从事渗透检测, 磁粉检测等

无损检测技术研究工作 范围内制作同一深度和直径的9个3mm×3mm

( 长×宽) 盲孔正方形矩阵; ⑥ 对人工盲孔缺陷试块
通信作者: 王树志, wsz _ 000411@ qq .com
9
3
2023年 第45卷 第1期
无损检测
