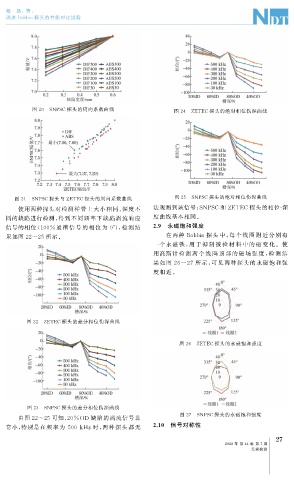

杨 扬,等:
涡流 Bobbin探头的性能对比试验

图 20 SNPSC 探头的周向系数曲线 图 24 ZETEC 探头的绝对相位伤深曲线

图 21 SNPSC 探头与 ZETEC 探头的周向系数曲线 图 25 SNPSC 探头的绝对相位伤深曲线
使用两种探头对检测样管上大小相同、 深度不 法观测到该信号; SNPSC 和 ZETEC 探头的相位 - 深
同的缺陷进行检测, 得到不同频率下缺陷涡流响应 度曲线基本相同。
信号的相位( 100% 通槽信号的相位为 0° ), 检测结 2.9 永磁饱和强度
果如图 22~25 所示。 在两种 Bobbin 探 头 中, 每 个 线 圈 附 近 分 别 有
一个永磁 铁, 用 于 抑 制 被 检 材 料 中 的 磁 变 化。 使
用高斯计 检 测 两 个 线 圈 顶 部 的 磁 场 强 度, 检 测 结
果如图 26~27 所示, 可见两种探头的永磁饱和强
度相近。

图 22 ZETEC 探头的差分相位伤深曲线

图 26 ZETEC 探头的永磁饱和强度

图 23 SNPSC 探头的差分相位伤深曲线
图 27 SNPSC 探头的永磁饱和强度
由图 22~25 可知, 20%OD 缺陷的涡流信号非
常小, 特别是在频率为 500kHz时, 两种探头都无 2.10 信号对称性
