杨 扬,等:
涡流 Bobbin探头的性能对比试验

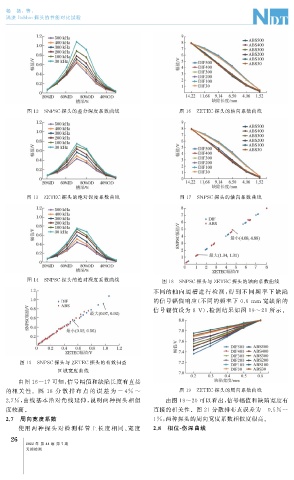

图 12 SNPSC 探头的差分深度系数曲线 图 16 ZETEC 探头的轴向系数曲线

图 13 ZETEC 探头的绝对深度系数曲线 图 17 SNPSC 探头的轴向系数曲线

图 14 SNPSC 探头的绝对深度系数曲线 图 18 SNPSC 探头与 ZETEC 探头的轴向系数曲线

不同的轴 向 通 槽 进 行 检 测, 得 到 不 同 频 率 下 缺 陷

的信号幅值响应( 不同的频率下 0.6mm 宽缺陷的

信号幅值设为 8V ), 检测结果如图 19~21 所示。

图 15 SNPSC 探头与 ZETEC 探头的有效扫查
区域宽度曲线

由图 16~17 可知, 信号幅值和缺陷长度有直接
图 19 ZETEC 探头的周向系数曲线
的相 关 性。 图 18 分 散 排 布 点 的 误 差 为 -4% ~
2.7% , 曲线基本沿对角线延伸, 说明两种探头相似 由图 19~20 可以看出, 信号幅值和缺陷宽度有
度较高。 直接的相关性。图 21 分散排布点误差为 -0.5%~
2.7 周向宽度系数 1% , 两种探头的周向宽度系数相似度很高。
使用 两 种 探 头 对 检 测 样 管 上 长 度 相 同、 宽 度 2.8 相位 - 伤深曲线
6
2
