宋双官, 等:
奥氏体不锈钢点蚀缺陷的相控阵超声检测

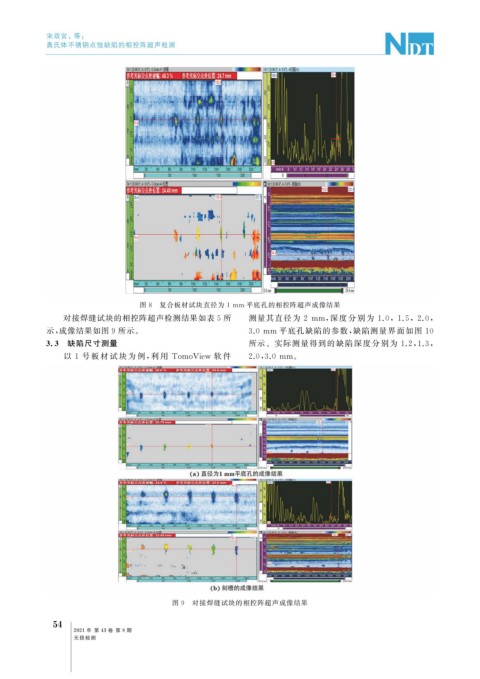

图 8 复合板材试块直径为 1mm 平底孔的相控阵超声成像结果
对接焊缝试块的相控阵超声检测结果如表 5 所 测量其直径 为 2 mm , 深 度 分 别 为 1.0 , 1.5 , 2.0 ,
示, 成像结果如图 9 所示。 3.0mm 平底孔缺陷的参数, 缺陷测量界面如图 10
3.3 缺陷尺寸测量 所示。实际测量得到的缺陷深度分别为 1.2 , 1.3 ,
以 1 号 板 材 试 块 为 例, 利 用 TomoView 软 件 2.0 , 3.0mm 。
图 9 对接焊缝试块的相控阵超声成像结果
