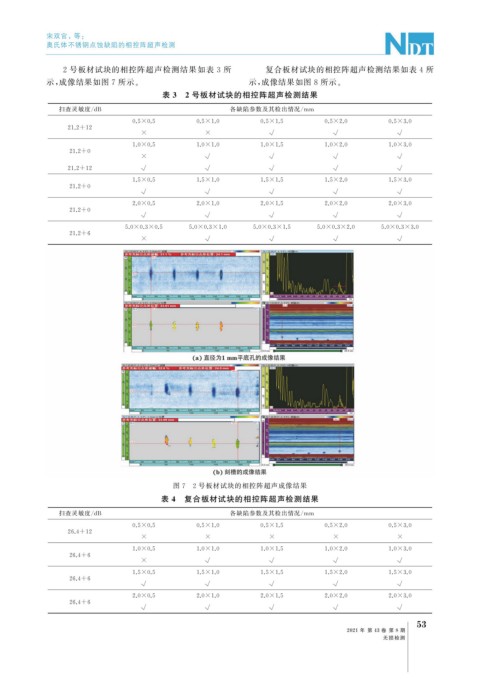

宋双官, 等:
奥氏体不锈钢点蚀缺陷的相控阵超声检测
2 号板材试块的相控阵超声检测结果如表 3 所 复合板材试块的相控阵超声检测结果如表 4 所
示, 成像结果如图 7 所示。 示, 成像结果如图 8 所示。
表 3 2 号板材试块的相控阵超声检测结果
扫查灵敏度 / dB 各缺陷参数及其检出情况 / mm
0.5×0.5 0.5×1.0 0.5×1.5 0.5×2.0 0.5×3.0
21.2+12
× × √ √ √
1.0×0.5 1.0×1.0 1.0×1.5 1.0×2.0 1.0×3.0
21.2+0
× √ √ √ √
21.2+12 √ √ √ √ √
1.5×0.5 1.5×1.0 1.5×1.5 1.5×2.0 1.5×3.0
21.2+0
√ √ √ √ √
2.0×0.5 2.0×1.0 2.0×1.5 2.0×2.0 2.0×3.0
21.2+0
√ √ √ √ √
5.0×0.3×0.5 5.0×0.3×1.0 5.0×0.3×1.5 5.0×0.3×2.0 5.0×0.3×3.0
21.2+6
× √ √ √ √
图 7 2 号板材试块的相控阵超声成像结果
表 4 复合板材试块的相控阵超声检测结果
扫查灵敏度 / dB 各缺陷参数及其检出情况 / mm
0.5×0.5 0.5×1.0 0.5×1.5 0.5×2.0 0.5×3.0
26.4+12
× × × × ×
1.0×0.5 1.0×1.0 1.0×1.5 1.0×2.0 1.0×3.0
26.4+6
× √ √ √ √
1.5×0.5 1.5×1.0 1.5×1.5 1.5×2.0 1.5×3.0
26.4+6
√ √ √ √ √
2.0×0.5 2.0×1.0 2.0×1.5 2.0×2.0 2.0×3.0
26.4+6
√ √ √ √ √
3
5
