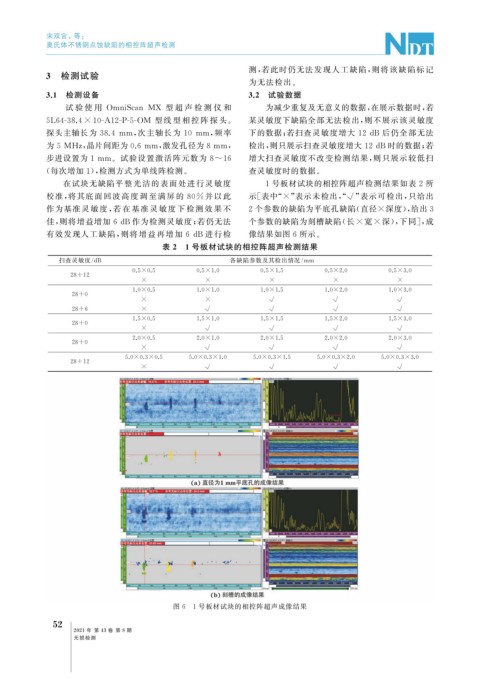

Page 94 - 无损检测2021年第八期
P. 94
宋双官, 等:
奥氏体不锈钢点蚀缺陷的相控阵超声检测
测, 若此时仍无法发现人工缺陷, 则将该缺陷标记
3 检测试验
为无法检出。
3.1 检测设备 3.2 试验数据
试 验 使 用 OmniScan MX 型 超 声 检 测 仪 和 为减少重复及无意义的数据, 在展示数据时, 若
5L64-38.4×10-A12-P-5-OM 型 线 型 相 控 阵 探 头。 某灵敏度下缺陷全部无法检出, 则不展示该灵敏度
探头主轴长为 38.4 mm , 次主轴长为 10 mm , 频率 下的数据; 若扫查灵敏度增大 12dB 后仍全部无法
为 5MHz , 晶片间距为0.6mm , 激发孔径为8mm , 检出, 则只展示扫查灵敏度增大 12dB 时的数据; 若
步进设置为 1mm 。试验设置激活阵元数为 8~16 增大扫查灵敏度不改变检测结果, 则只展示较低扫
( 每次增加 1 ), 检测方式为单线阵检测。 查灵敏度时的数据。
在试块无缺陷平整光洁的表面处进行灵敏度 1 号板材试块的相控阵超声检测结果如表 2 所
校准, 将其底面 回 波 高 度 调 至 满 屏 的 80% 并 以 此 示[ 表中“ × ” 表示未检出,“ √ ” 表示可检出, 只给出
作为基准 灵 敏 度, 若 在 基 准 灵 敏 度 下 检 测 效 果 不 2 个参数的缺陷为平底孔缺陷( 直径 × 深度), 给出 3
佳, 则将增益增加 6dB 作为检测灵敏度; 若仍无法 个参数的缺陷为刻槽缺陷( 长 × 宽 × 深), 下同], 成
有效发现人工缺陷, 则将增益再增加 6dB 进行检 像结果如图 6 所示。
表 2 1 号板材试块的相控阵超声检测结果
扫查灵敏度 / dB 各缺陷参数及其检出情况 / mm
0.5×0.5 0.5×1.0 0.5×1.5 0.5×2.0 0.5×3.0
28+12
× × × × ×
1.0×0.5 1.0×1.0 1.0×1.5 1.0×2.0 1.0×3.0
28+0
× × √ √ √
28+6 × √ √ √ √
1.5×0.5 1.5×1.0 1.5×1.5 1.5×2.0 1.5×3.0
28+0
× √ √ √ √
2.0×0.5 2.0×1.0 2.0×1.5 2.0×2.0 2.0×3.0
28+0
× √ √ √ √
5.0×0.3×0.5 5.0×0.3×1.0 5.0×0.3×1.5 5.0×0.3×2.0 5.0×0.3×3.0
28+12
× √ √ √ √
图 6 1 号板材试块的相控阵超声成像结果
5
2
2021 年 第 43 卷 第 8 期
无损检测
