Page 91 - 无损检测2021年第八期

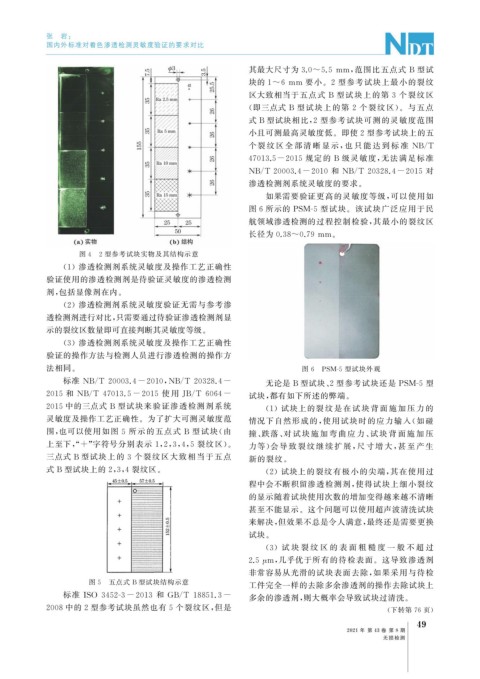

张 岩:
国内外标准对着色渗透检测灵敏度验证的要求对比

其最大尺寸为 3.0~5.5 mm , 范围比五点式 B 型试

块的 1~6 mm 要小。 2 型参考试块上最小的裂纹
区大致相当于五点式 B 型试块上的第 3 个裂纹区
( 即三点式 B 型试块上的第 2 个裂纹区)。与五点
式 B 型试块相比, 2 型参考试块可测的灵敏度范围
小且可测最高灵敏度低。即使 2 型参考试块上的五

个裂 纹 区 全 部 清 晰 显 示, 也 只 能 达 到 标 准 NB / T
47013.5-2015 规定的 B 级灵敏度, 无法满足标准

NB / T20003.4-2010 和 NB / T20328.4-2015 对
渗透检测剂系统灵敏度的要求。
如果需要验证更高的灵敏度等级, 可以使用如
图 6 所示的 PSM-5 型试块。该试块广泛应用于民
航领域渗透检测的过程控制检验, 其最小的裂纹区

长径为 0.38~0.79mm 。
图 4 2 型参考试块实物及其结构示意
( 1 )渗透检测剂系统灵敏度及操作工艺正确性

验证使用的渗透检测剂是待验证灵敏度的渗透检测
剂, 包括显像剂在内。
( 2 )渗透检测剂系统灵敏度验证无需与参考渗

透检测剂进行对比, 只需要通过待验证渗透检测剂显
示的裂纹区数量即可直接判断其灵敏度等级。

( 3 )渗透检测剂系统灵敏度及操作工艺正确性
验证的操作方法与检测人员进行渗透检测的操作方

法相同。 图 6 PSM-5 型试块外观

标准 NB / T20003.4-2010 , NB / T20328.4- 无论是 B 型试块、 2 型参考试块还是 PSM-5 型

2015 和 NB / T47013.5-2015 使 用 JB / T6064- 试块, 都有如下所述的弊端。
2015 中的三点式 B 型试块来验证渗透检测剂系统 ( 1 )试块上的裂 纹 是 在 试 块 背 面 施 加 压 力 的

灵敏度及操作工艺正确性。为了扩大可测灵敏度范 情况下自然形成的, 使用试块时的应力输入( 如碰
围, 也可以使用如图 5 所示的五点式 B 型试块( 由 撞、 跌落、 对 试 块 施 加 弯 曲 应 力、 试 块 背 面 施 加 压
上至下,“ + ” 字符号分别表示 1 , 2 , 3 , 4 , 5 裂纹区)。 力等) 会 导 致 裂 纹 继 续 扩 展, 尺 寸 增 大, 甚 至 产 生
三点式 B 型试块上的 3 个裂纹区大致相当于五点 新的裂纹。

式 B 型试块上的 2 , 3 , 4 裂纹区。 ( 2 )试块上的裂纹有极小的尖端, 其在使用过
程中会不断积留渗透检测剂, 使得试块上细小裂纹
的显示随着试块使用次数的增加变得越来越不清晰
甚至不能显示。这个问题可以使用超声波清洗试块
来解决, 但效果不总是令人满意, 最终还是需要更换

试块。
( 3 )试 块 裂 纹 区 的 表 面 粗 糙 度 一 般 不 超 过

2.5 μ m , 几乎优于所有的待检表面。这导致渗透剂

非常容易从光滑的试块表面去除, 如果采用与待检
图 5 五点式 B 型试块结构示意
工件完全一样的去除多余渗透剂的操作去除试块上

标准 ISO3452-3-2013 和 GB / T18851.3-
多余的渗透剂, 则大概率会导致试块过清洗。
2008 中的 2 型参考试块虽然也有 5 个裂纹区, 但是 ( 下转第 76 页)
9
4

2021 年 第 43 卷 第 8 期
无损检测
