吴玉龙, 等:
灌浆料抗压强度的表面硬度法检测

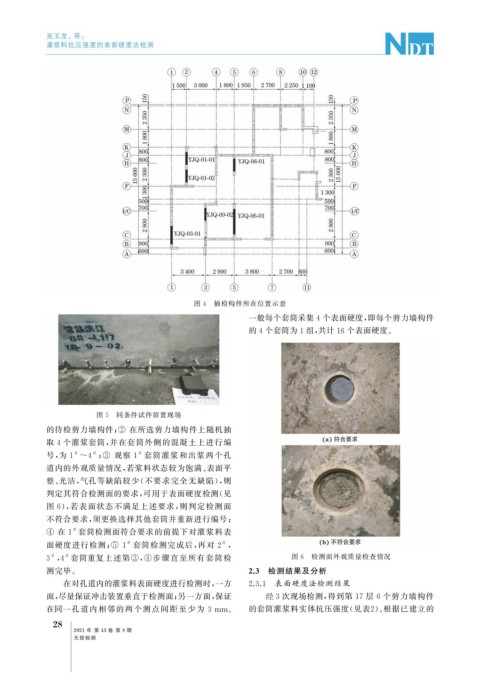

图 4 抽检构件所在位置示意
一般每个套筒采集4个表面硬度, 即每个剪力墙构件
的4个套筒为1组, 共计16个表面硬度。
图 5 同条件试件留置现场
的待检剪力墙构件; ② 在所选剪力墙构件上随机抽
取 4 个灌浆套筒, 并在套筒外侧的混凝土上进行编
号, 为 1 ~4 ; ③ 观察 1 套筒灌浆和出浆两个孔
#
#
#
道内的外观质量情况, 若浆料状态较为饱满、 表面平
整、 光洁, 气孔等缺陷较少( 不要求完全无缺陷), 则
判定其符合检测面的要求, 可用于表面硬度检测( 见
图 6 ), 若表面状态不满足上述要求, 则判定检测面
不符合要求, 须更换选择其他套筒并重新进行编号;
④ 在 1 套筒检测面符合要求的前提下对灌浆料表
#
#
#
面硬度进行检测; ⑤ 1 套筒检测完成后, 再对 2 ,
3 , 4 套筒重复上述第 ③ , ④ 步骤直至所有套筒检 图 6 检测面外观质量检查情况
#
#
测完毕。 2.3 检测结果及分析
在对孔道内的灌浆料表面硬度进行检测时, 一方 2.3.1 表面硬度法检测结果
面, 尽量保证冲击装置垂直于检测面; 另一方面, 保证 经3次现场检测, 得到第 17 层 6 个剪力墙构件
在同一孔道内相邻的两个测点间 距至少为 3mm 。 的套筒灌浆料实体抗压强度( 见表 2 )。 根据已建立的
