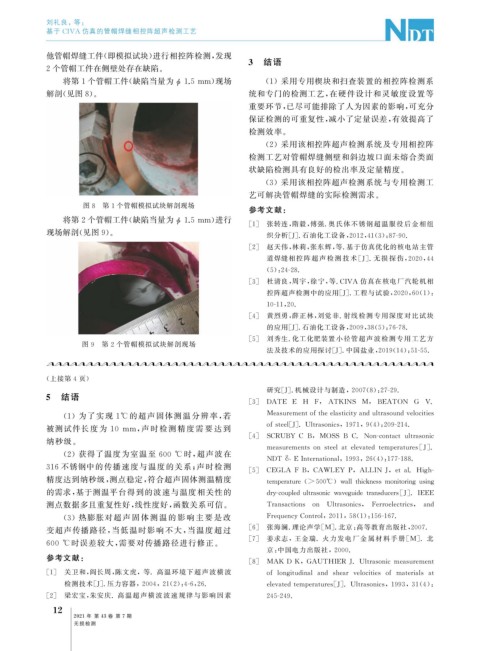

刘礼良, 等:

            基于 CIVA 仿真的管帽焊缝相控阵超声检测工艺


            他管帽焊缝工件( 即模拟试块) 进行相控阵检测, 发现
                                                              3  结语
            2个管帽工件在侧壁处存在缺陷。


                 将第1个管帽工件( 缺陷当量为            ϕ 1.5mm ) 现场          ( 1 )采用专用楔块和扫查装置的相控阵检测系

            解剖( 见图8 )。                                         统和专门的检测工艺, 在硬件设计和灵敏度设置等
                                                               重要环节, 已尽可能排除了人为因素的影响, 可充分
                                                               保证检测的可重复性, 减小了定量误差, 有效提高了
                                                               检测效率。
                                                                   ( 2 )采用该相控阵超声检测系统及专用相控阵

                                                               检测工艺对管帽焊缝侧壁和斜边坡口面未熔合类面
                                                               状缺陷检测具有良好的检出率及定量精度。
                                                                   ( 3 )采用该相控阵超声检测系统与专用检测工

                                                               艺可解决管帽焊缝的实际检测需求。
                      图8 第1个管帽模拟试块解剖现场                         参考文献:

                 将第2个管帽工件( 缺陷当量为            ϕ 1.5mm ) 进行       [ 1 ]   张转连, 隋毅, 傅强 . 奥氏体不锈钢超温服役后金相组
            现场解剖( 见图9 )。
                                                                   织分析[ J ] . 石油化工设备, 2012 , 41 ( 3 ): 87-90.
                                                               [ 2 ]   赵天伟, 林莉, 张东辉, 等 . 基于仿真优化的核电站主管
                                                                   道焊缝相控 阵 超 声 检 测 技 术 [ J ] . 无 损 探 伤, 2020 , 44
                                                                   ( 5 ): 24-28.
                                                               [ 3 ]   杜清良, 周宇, 徐宁, 等 .CIVA 仿真在核电厂汽轮机相
                                                                   控阵超声检测中的应用[ J ] . 工程与试验, 2020 , 60 ( 1 ):
                                                                   10-11 , 20.
                                                               [ 4 ]   黄烈勇, 薛正林, 刘觉非 . 射线检测专用深度对比试块

                                                                   的应用[ J ] . 石油化工设备, 2009 , 38 ( 5 ): 76-78.
                                                               [ 5 ]   刘秀生 . 化工化肥装置小径管超声波检测专用工艺方
                     图 9  第 2 个管帽模拟试块解剖现场
                                                                   法及技术的应用探讨[ J ] . 中国盐业, 2019 ( 14 ): 51-55.
