Page 45 - 无损检测2021年第七期

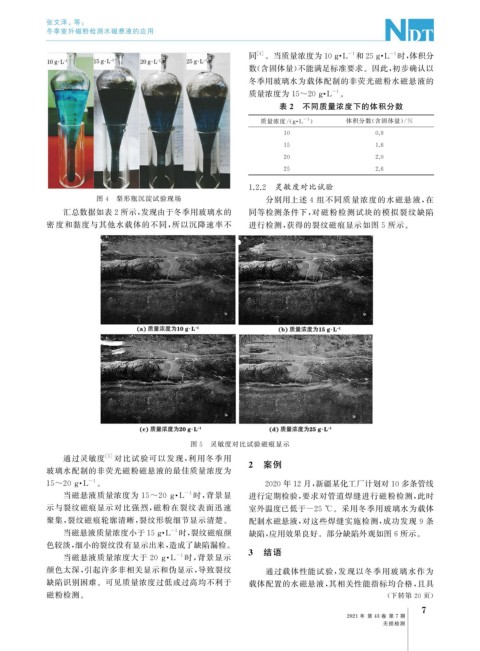

P. 45
张文泽, 等:
冬季室外磁粉检测水磁悬液的应用
同 [ 4 ] 。当质量浓度为10 gL 和25 gL 时, 体积分
-1
-1
·
·
数( 含固体量) 不能满足标准要求。因此, 初步确认以
冬季用玻璃水为载体配制的非荧光磁粉水磁悬液的
-1
质量浓度为15~20gL 。
·
表 2 不同质量浓度下的体积分数
-1
质量浓度 /( g · L ) 体积分数( 含固体量)/ %
10 0.9
15 1.6
20 2.0
25 2.6
1.2.2 灵敏度对比试验
图 4 梨形瓶沉淀试验现场 分别用上述 4 组不同质量浓度的水磁悬液, 在
汇总数据如表2所示, 发现由于冬季用玻璃水的 同等检测条件下, 对磁粉检测试块的模拟裂纹缺陷
密 度和黏度与其他水载体的不同, 所以沉降速率不 进行检测, 获得的裂纹磁痕显示如图 5 所示。
图 5 灵敏度对比试验磁痕显示
通过灵敏度 [ 5 ] 对比试验可以发现, 利用冬季用
玻璃水配制的非荧光磁粉磁悬液的最佳质量浓度为 2 案例
-1
·
15~20g L 。 2020年12月, 新疆某化工厂计划对10多条管线
当磁悬液质量浓度为 15~20g L 时, 背景显 进行定期检验, 要求对管道焊缝进行磁粉检测, 此时
-1
·
示与裂纹磁痕显示对比强烈, 磁粉在裂纹表面迅速 室外温度已低于-25℃ 。采用冬季用玻璃水为载体
聚集, 裂纹磁痕轮廓清晰, 裂纹形貌细节显示清楚。 配制水磁悬液, 对这些焊缝实施检测, 成功发现 9 条
当磁悬液质量浓度小于15 gL 时, 裂纹磁痕颜 缺陷, 应用效果良好。部分缺陷外观如图6所示。
-1
·
色较淡, 细小的裂纹没有显示出来, 造成了缺陷漏检。
3 结语
当磁悬液质量浓度大于 20g L 时, 背景显示
-1
·
颜色太深, 引起许多非相关显示和伪显示, 导致裂纹 通过载体性能试验, 发现以冬季用玻璃水作为
缺陷识别困难。可见质量浓度过低或过高均不利于 载体配置的水磁悬液, 其相关性能指标均合格, 且具
磁粉检测。 ( 下转第 20 页)
7
2021 年 第 43 卷 第 7 期
无损检测
