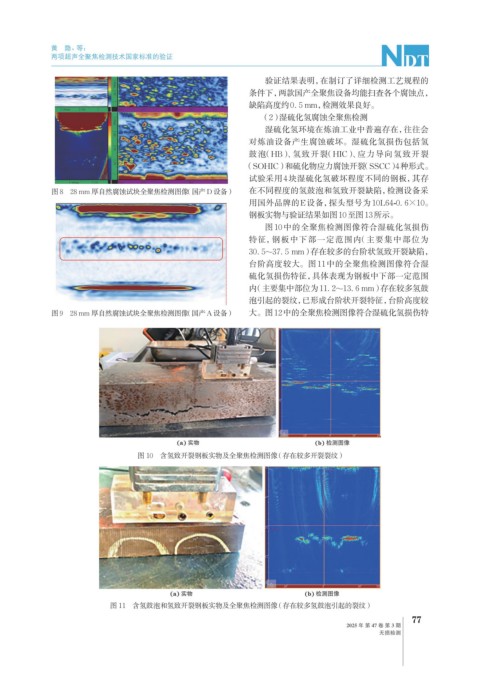

Page 111 - 无损检测2025年第三期
P. 111
黄 隐，等：
两项超声全聚焦检测技术国家标准的验证
验证结果表明，在制订了详细检测工艺规程的
条件下，两款国产全聚焦设备均能扫查各个腐蚀点，
缺陷高度约0. 5 mm，检测效果良好。
（2）湿硫化氢腐蚀全聚焦检测
湿硫化氢环境在炼油工业中普遍存在，往往会
对炼油设备产生腐蚀破坏。湿硫化氢损伤包括氢
鼓泡（HB）、氢致开裂（HIC）、应力导向氢致开裂
（SOHIC）和硫化物应力腐蚀开裂（SSCC）4种形式。
试验采用4块湿硫化氢破坏程度不同的钢板，其存
图 8 28 mm 厚自然腐蚀试块全聚焦检测图像（国产 D 设备） 在不同程度的氢鼓泡和氢致开裂缺陷，检测设备采
用国外品牌的E设备，探头型号为10L64-0. 6×10。
钢板实物与验证结果如图10至图13所示。
图10中的全聚焦检测图像符合湿硫化氢损伤
特征，钢板中下部一定范围内（主要集中部位为
30. 5~37. 5 mm）存在较多的台阶状氢致开裂缺陷，
台阶高度较大。图11中的全聚焦检测图像符合湿
硫化氢损伤特征，具体表现为钢板中下部一定范围
内（主要集中部位为11. 2~13. 6 mm）存在较多氢鼓
泡引起的裂纹，已形成台阶状开裂特征，台阶高度较
图 9 28 mm 厚自然腐蚀试块全聚焦检测图像（国产 A 设备） 大。图12中的全聚焦检测图像符合湿硫化氢损伤特
图 10 含氢致开裂钢板实物及全聚焦检测图像（存在较多开裂裂纹）
图 11 含氢鼓泡和氢致开裂钢板实物及全聚焦检测图像（存在较多氢鼓泡引起的裂纹）
77
2025 年 第 47 卷 第 3 期
无损检测
