滕国阳，等：
基于镜面回波估计的热壁加氢反应器堆焊层缺陷多模式全聚焦成像

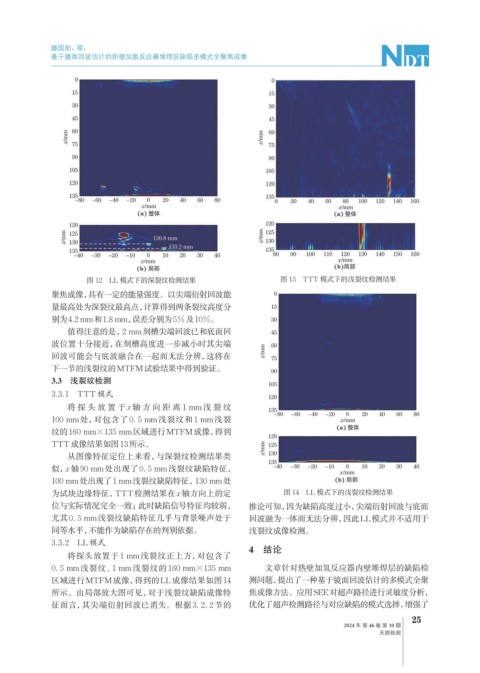

图 12 LL 模式下的深裂纹检测结果 图 13 TTT 模式下的浅裂纹检测结果
聚焦成像，具有一定的能量强度。以尖端衍射回波能
量最高处为深裂纹最高点，计算得到两条裂纹高度分
别为4.2 mm和1.8 mm，误差分别为5%及10%。
值得注意的是，2 mm刻槽尖端回波已和底面回
波位置十分接近，在刻槽高度进一步减小时其尖端
回波可能会与底波融合在一起而无法分辨，这将在
下一节的浅裂纹的MTFM试验结果中得到验证。
3.3 浅裂纹检测
3.3.1 TTT模式
将探头放置于 x 轴方向距离 1 mm 浅裂纹
100 mm处，对包含了 0. 5 mm浅裂纹和 1 mm浅裂
纹的160 mm×135 mm区域进行MTFM成像，得到
TTT成像结果如图13所示。
从图像特征定位上来看，与深裂纹检测结果类
似， x轴90 mm处出现了0. 5 mm浅裂纹缺陷特征，
100 mm处出现了1 mm浅裂纹缺陷特征，130 mm处
为试块边缘特征，TTT检测结果在x轴方向上的定 图 14 LL 模式下的浅裂纹检测结果
位与实际情况完全一致；此时缺陷信号特征均较弱， 推论可知，因为缺陷高度过小，尖端衍射回波与底面
尤其0. 5 mm浅裂纹缺陷特征几乎与背景噪声处于 回波融为一体而无法分辨，因此LL模式并不适用于
同等水平，不能作为缺陷存在的判别依据。 浅裂纹成像检测。
3.3.2 LL模式
4 结论
将探头放置于 1 mm浅裂纹正上方，对包含了
0. 5 mm浅裂纹、1 mm浅裂纹的 160 mm×135 mm 文章针对热壁加氢反应器内壁堆焊层的缺陷检
区域进行MTFM成像，得到的LL成像结果如图14 测问题，提出了一种基于镜面回波估计的多模式全聚
所示。由局部放大图可见，对于浅裂纹缺陷成像特 焦成像方法。应用SEE对超声路径进行灵敏度分析，
征而言，其尖端衍射回波已消失。根据3. 2. 2节的 优化了超声检测路径与对应缺陷的模式选择，增强了
