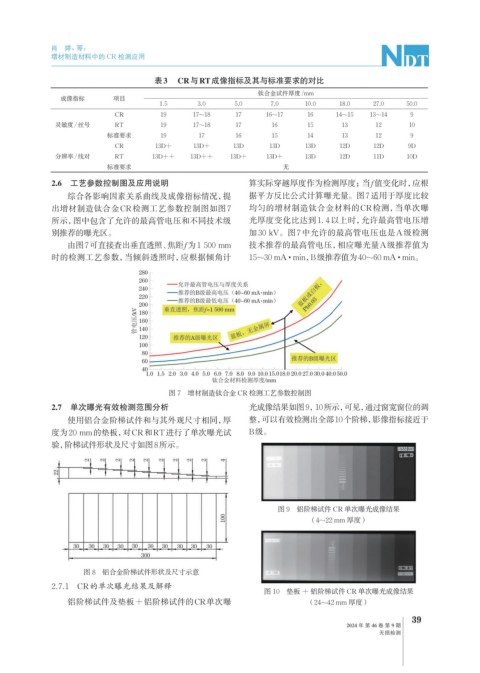

P. 73
肖 婷，等：
增材制造材料中的 CR 检测应用
表3 CR与RT成像指标及其与标准要求的对比
钛合金试件厚度/mm
成像指标 项目
1.5 3.0 5.0 7.0 10.0 18.0 27.0 50.0
CR 19 17~18 17 16~17 16 14~15 13~14 9
灵敏度/丝号 RT 19 17~18 17 16 15 13 12 10
标准要求 19 17 16 15 14 13 12 9
CR 13D+ 13D+ 13D 13D 13D 12D 12D 9D
分辨率/线对 RT 13D++ 13D++ 13D+ 13D+ 13D 12D 11D 10D
标准要求 无
2.6 工艺参数控制图及应用说明 算实际穿越厚度作为检测厚度；当f值变化时，应根
综合各影响因素关系曲线及成像指标情况，提 据平方反比公式计算曝光量。图7适用于厚度比较
出增材制造钛合金CR检测工艺参数控制图如图 7 均匀的增材制造钛合金材料的CR检测，当单次曝
所示，图中包含了允许的最高管电压和不同技术级 光厚度变化比达到1. 4以上时，允许最高管电压增
别推荐的曝光区。 加30 kV。图7中允许的最高管电压也是A级检测
由图7可直接查出垂直透照、焦距f为1 500 mm 技术推荐的最高管电压，相应曝光量A级推荐值为
时的检测工艺参数，当倾斜透照时，应根据倾角计 15~30 mA · min，B级推荐值为40~60 mA · min。
图 7 增材制造钛合金 CR 检测工艺参数控制图
2.7 单次曝光有效检测范围分析 光成像结果如图9，10所示，可见，通过窗宽窗位的调
使用铝合金阶梯试件和与其外观尺寸相同，厚 整，可以有效检测出全部10个阶梯，影像指标接近于
度为20 mm的垫板，对CR和RT进行了单次曝光试 B级。
验，阶梯试件形状及尺寸如图8所示。
图 9 铝阶梯试件 CR 单次曝光成像结果
（4~22 mm 厚度）
图 8 铝合金阶梯试件形状及尺寸示意
2.7.1 CR的单次曝光结果及解释
图 10 垫板 + 铝阶梯试件 CR 单次曝光成像结果
铝阶梯试件及垫板+铝阶梯试件的CR单次曝 （24~42 mm 厚度）
39
2024 年 第 46 卷 第 9 期
无损检测
