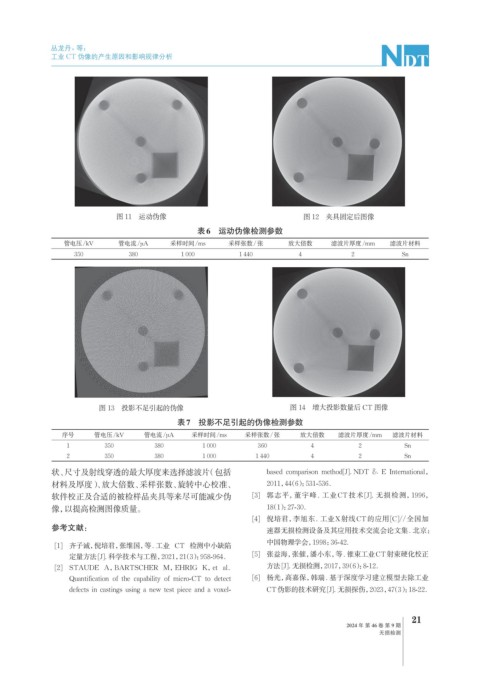

Page 55 - 无损检测2024年第九期
P. 55
丛龙丹，等：
工业 CT 伪像的产生原因和影响规律分析
图 11 运动伪像 图 12 夹具固定后图像
表6 运动伪像检测参数
管电压/kV 管电流/μA 采样时间/ms 采样张数/张 放大倍数 滤波片厚度/mm 滤波片材料
350 380 1 000 1 440 4 2 Sn
图 13 投影不足引起的伪像 图 14 增大投影数量后 CT 图像
表7 投影不足引起的伪像检测参数
序号 管电压/kV 管电流/μA 采样时间/ms 采样张数/张 放大倍数 滤波片厚度/mm 滤波片材料
1 350 380 1 000 360 4 2 Sn
2 350 380 1 000 1 440 4 2 Sn
状、尺寸及射线穿透的最大厚度来选择滤波片（包括 based comparison method[J]. NDT & E International，
材料及厚度）、放大倍数、采样张数、旋转中心校准、 2011，44（6）：531-536．
软件校正及合适的被检样品夹具等来尽可能减少伪 [3] 郭志平，董宇峰. 工业CT技术[J]. 无损检测，1996，
像，以提高检测图像质量。 18（1）：27-30．
[4] 倪培君，李旭东. 工业X射线CT的应用[C]//全国加
参考文献： 速器无损检测设备及其应用技术交流会论文集. 北京：
[1] 齐子诚，倪培君，张维国，等. 工业 CT 检测中小缺陷 中国物理学会，1998：36-42.
定量方法[J]. 科学技术与工程，2021，21（3）：958-964． [5] 张益海，张催，潘小东，等. 锥束工业CT射束硬化校正
[2] STAUDE A，BARTSCHER M，EHRIG K，et al． 方法[J]. 无损检测，2017，39（6）：8-12．
Quantification of the capability of micro-CT to detect [6] 杨光，高嘉保，韩瑞. 基于深度学习建立模型去除工业
defects in castings using a new test piece and a voxel- CT伪影的技术研究[J]. 无损探伤，2023，47（3）：18-22．
21
2024 年 第 46 卷 第 9 期
无损检测
