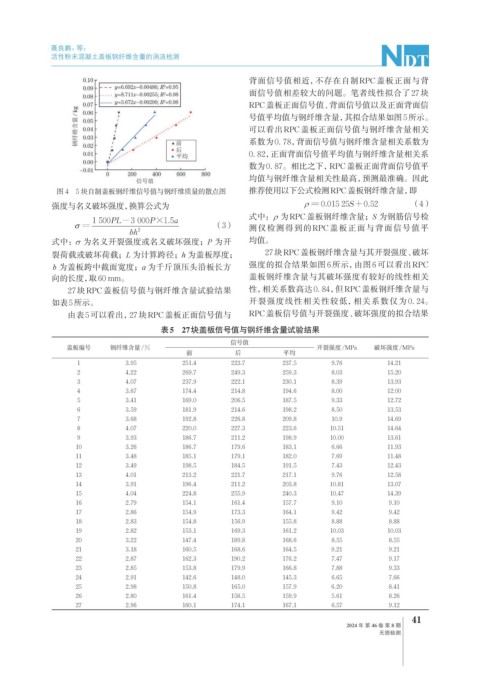

Page 75 - 无损检测2024年第八期

聂良鹏，等：

活性粉末混凝土盖板钢纤维含量的涡流检测

背面信号值相近，不存在自制RPC盖板正面与背
面信号值相差较大的问题。笔者线性拟合了27块
RPC盖板正面信号值、背面信号值以及正面背面信
号值平均值与钢纤维含量，其拟合结果如图5所示。
可以看出RPC盖板正面信号值与钢纤维含量相关
系数为0. 78，背面信号值与钢纤维含量相关系数为
0. 82，正面背面信号值平均值与钢纤维含量相关系
数为0. 87。相比之下，RPC盖板正面背面信号值平
均值与钢纤维含量相关性最高，预测最准确。因此
图 4 5 块自制盖板钢纤维信号值与钢纤维质量的散点图 推荐使用以下公式检测RPC盖板钢纤维含量，即
S
强度与名义破坏强度，换算公式为 ρ = 0.015 25 +0.52 （4）
式中：ρ 为RPC盖板钢纤维含量；S 为钢筋信号检
（3） 测仪检测得到的RPC盖板正面与背面信号值平
式中：σ 为名义开裂强度或名义破坏强度；P 为开 均值。
裂荷载或破坏荷载；L 为计算跨径；h 为盖板厚度； 27块RPC盖板钢纤维含量与其开裂强度、破坏
b 为盖板跨中截面宽度；a 为千斤顶压头沿板长方 强度的拟合结果如图 6 所示，由图6 可以看出RPC
向的长度，取60 mm。 盖板钢纤维含量与其破坏强度有较好的线性相关
27块RPC盖板信号值与钢纤维含量试验结果 性，相关系数高达0. 84，但RPC盖板钢纤维含量与
如表5所示。 开裂强度线性相关性较低，相关系数仅为 0. 24。
由表5可以看出，27块RPC盖板正面信号值与 RPC盖板信号值与开裂强度、破坏强度的拟合结果
表5 27块盖板信号值与钢纤维含量试验结果
信号值
盖板编号 钢纤维含量/% 开裂强度/MPa 破坏强度/MPa
前 后 平均
1 3.95 251.4 223.7 237.5 9.76 14.21
2 4.22 269.7 249.3 259.3 8.03 15.20
3 4.07 237.9 222.1 230.1 8.39 13.93
4 3.67 174.4 214.8 194.6 8.00 12.00
5 3.41 169.0 206.5 187.5 9.33 12.72
6 3.59 181.9 214.6 198.2 8.50 13.53
7 3.68 192.8 226.8 209.8 10.9 14.69
8 4.07 220.0 227.3 223.6 10.51 14.64
9 3.93 186.7 211.2 198.9 10.00 13.61
10 3.26 186.7 179.6 183.1 6.66 11.93
11 3.48 185.1 179.1 182.0 7.69 11.48
12 3.49 198.5 184.5 191.5 7.43 12.43
13 4.01 213.2 221.7 217.1 9.76 12.58
14 3.91 196.4 211.2 203.8 10.81 13.07
15 4.04 224.8 255.9 240.3 10.47 14.39
16 2.79 154.1 161.4 157.7 9.10 9.10
17 2.86 154.9 173.3 164.1 9.42 9.42
18 2.83 154.8 156.9 155.8 8.88 8.88
19 2.82 153.1 169.3 161.2 10.03 10.03
20 3.22 147.4 189.8 168.6 8.55 8.55
21 3.18 160.5 168.6 164.5 9.21 9.21
22 2.87 162.3 190.2 176.2 7.47 9.17
23 2.85 153.8 179.9 166.8 7.88 9.33
24 2.91 142.6 148.0 145.3 6.65 7.66
25 2.98 150.8 165.0 157.9 6.20 8.41
26 2.80 161.4 158.5 159.9 5.61 8.26
27 2.96 160.1 174.1 167.1 6.57 9.12
41
2024 年 第 46 卷 第 8 期
无损检测
