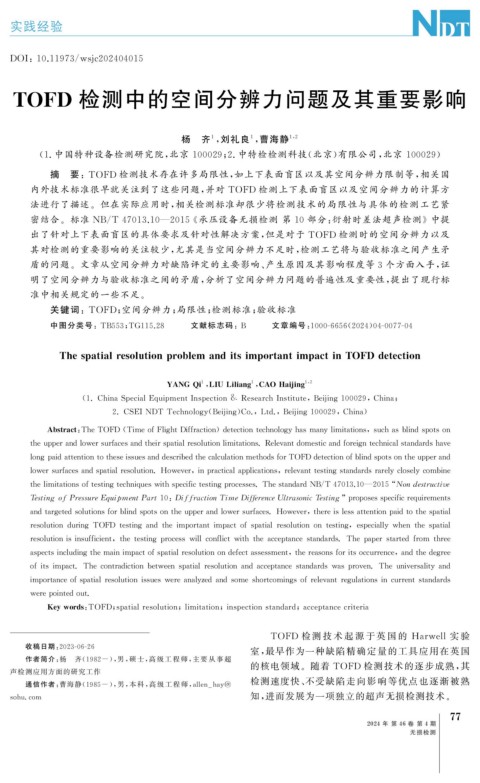

Page 115 - 无损检测2024年第四期

实践经验

DOI : 10.11973 / ws j c202404015

TOFD 检测中的空间分辨力问题及其重要影响

杨 齐 , 刘礼良 , 曹海静 1 , 2
1
1

( 1. 中国特种设备检测研究院, 北京 100029 ; 2. 中特检检测科技( 北京) 有限公司, 北京 100029 )

摘 要: TOFD 检测技术存在许多局限性, 如上下表面盲区以及其空间分辨力限制等, 相关国
内外技术标准很早就关注到了这些问题, 并对 TOFD 检测上下表面盲区以及空间分辨力的计算方
法进行了描述。但在实际应用时, 相关检测标准却很少将检测技术的局限性与具体的检测工艺紧

密结合。标准 NB / T47013.10 — 2015 《 承压设备无损检测 第 10 部分: 衍射时差法超声检测》中提

出了针对上下表面盲区的具体要求及针对性解决方案, 但是对于 TOFD 检测时的空间分辨力以及
其对检测的重要影响的关注较少, 尤其是当空间分辨力不足时, 检测工艺将与验收标准之间产生矛
盾的问题。文章从空间分辨力对缺陷评定的主要影响、 产生原因及其影响程度等 3 个方面入手, 证
明了空间分辨力与验收标准之间的矛盾, 分析了空间分辨力问题的普遍性及重要性, 提出了现行标
准中相关规定的一些不足。
关键词: TOFD ; 空间分辨力; 局限性; 检测标准; 验收标准

中图分类号: TB553 ; TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2024 ) 04-0077-04

Thes p atialresolutionp roblemanditsim p ortantim p actinTOFDdetection

,
1
1
YANGQ i , LIULilian g CAOHai j in g 1 , 2

( 1.ChinaS p ecialE q ui p mentIns p ection & ResearchInstitute , Bei j in g100029 , China ;

2.CSEINDTTechnolo gy ( Bei j in g ) Co. , Ltd. , Bei j in g100029 , China )

Abstract : TheTOFD ( TimeofFli g htDiffraction ) detectiontechnolo gyhasman y limitations , suchasblinds p otson

theu pp erandlowersurfacesandtheirs p atialresolutionlimitations.Relevantdomesticandforei g ntechnicalstandardshave

lon gp aidattentionto theseissuesanddescribedthecalculationmethodsforTOFDdetectionofblinds p otsontheu pp erand

lowersurfacesands p atialresolution.However , inp racticala pp lications , relevanttestin g standardsrarel y closel y combine

thelimitationsoftestin g techni q ueswiths p ecifictestin gp rocesses.ThestandardNB / T47013.10 — 2015 “ Nondestructive

Testin go fPressureE q ui p mentPart10 : Di ff ractionTimeDi ff erenceUltrasonicTestin g ” p ro p osess p ecificre q uirements

andtar g etedsolutionsforblinds p otsontheu pp erandlowersurfaces.However , thereislessattentionp aidtothes p atial

resolutiondurin g TOFDtestin gandtheim p ortantim p actofs p atialresolutionontestin g , es p eciall y whenthes p atial

resolutionisinsufficient , thetestin gp rocesswillconflictwiththeacce p tancestandards.Thep a p erstartedfromthree

as p ectsincludin g themainim p actofs p atialresolutionondefectassessment , thereasonsforitsoccurrence , andthede g ree

ofitsim p act.Thecontradictionbetweens p atialresolutionandacce p tancestandardswasp roven.Theuniversalit yand

im p ortanceofs p atialresolutionissueswereanal y zedandsomeshortcomin g sofrelevantre g ulationsincurrentstandards

were p ointedout.

Ke ywords : TOFD ; s p atialresolution ; limitation ; ins p ectionstandard ; acce p tancecriteria
TOFD 检测技 术 起 源 于 英 国 的 Harwell实 验
收稿日期: 2023-06-26
室, 最早作为一种缺陷精确定量的工具应用在英国
作者简介: 杨 齐( 1982- ), 男, 硕士, 高级工程师, 主要从事超
的核电领域。随着 TOFD 检测技术的逐步成熟, 其
声检测应用方面的研究工作
检测速度快、 不受缺陷走向影响等优点也逐渐被熟
通信作者: 曹海静( 1985- ), 男, 本科, 高级工程师, allen _ ha y @
知, 进而发展为一项独立的超声无损检测技术。
sohu.com
7
7
2024 年 第 46 卷 第 4 期
无损检测
