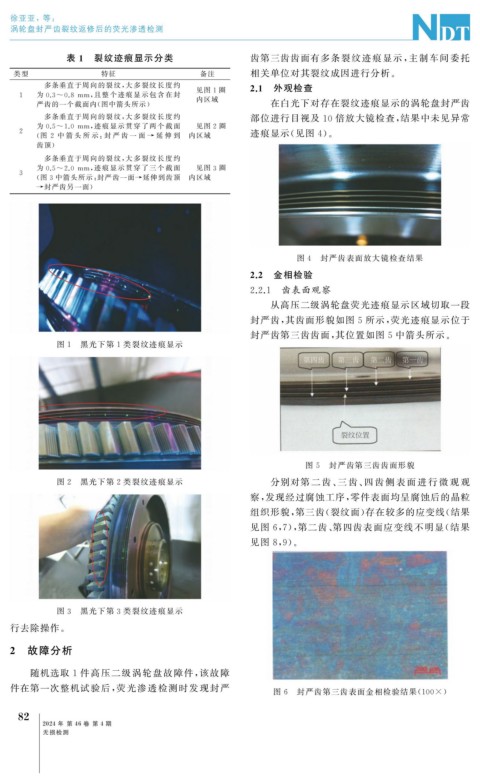

Page 120 - 无损检测2024年第四期
P. 120
徐亚亚,等:
涡轮盘封严齿裂纹返修后的荧光渗透检测
表 1 裂纹迹痕显示分类 齿第三齿齿面有多条裂纹迹痕显示, 主制车间委托
类型 特征 备注 相关单位对其裂纹成因进行分析。
多条垂直于周向的裂纹, 大多裂纹长度约 见图 1 圈 2.1 外观检查
1 为 0.3~0.8 mm , 且整个迹痕显示包含在封 内区域
严齿的一个截面内( 图中箭头所示) 在白光下对存在裂纹迹痕显示的涡轮盘封严齿
多条垂直于周向的裂纹, 大多裂纹长度约 部位进行目视及 10 倍放大镜检查, 结果中未见异常
为 0.5~1.0 mm , 迹痕显示贯穿了两个截面 见图 2 圈
2 迹痕显示( 见图 4 )。
( 图 2 中 箭 头 所 示: 封 严 齿 一 面 → 延 伸 到 内区域
齿顶)
多条垂直于周向的裂纹, 大多裂纹长度约
为 0.5~2.0 mm , 迹痕显示贯穿了三个截面 见图 3 圈
3 ( 图 3 中箭头所示: 封严齿一面 → 延伸到齿顶 内区域
→ 封严齿另一面)
图 4 封严齿表面放大镜检查结果
2.2 金相检验
2.2.1 齿表面观察
从高压二级涡轮盘荧光迹痕显示区域切取一段
封严齿, 其齿面形貌如图 5 所示, 荧光迹痕显示位于
封严齿第三齿齿面, 其位置如图 5 中箭头所示。
图 1 黑光下第 1 类裂纹迹痕显示
图 5 封严齿第三齿齿面形貌
图 2 黑光下第 2 类裂纹迹痕显示 分别对第二齿、 三齿、 四齿侧表面 进 行 微 观 观
察, 发现经过腐蚀工序, 零件表面均呈腐蚀后的晶粒
组织形貌, 第三齿( 裂纹面) 存在较多的应变线( 结果
见图 6 , 7 ), 第二齿、 第四齿表面应变线不明显( 结果
见图 8 , 9 )。
图 3 黑光下第 3 类裂纹迹痕显示
行去除操作。
2 故障分析
随机选取 1 件高压二级涡轮盘故障件, 该故障
件在第一次整机试验后, 荧光渗透检测时发现封严 图 6 封严齿第三齿表面金相检验结果( 100× )
8
2
2024 年 第 46 卷 第 4 期
无损检测
