张 健, 等:

双面叠合剪力墙的阵列超声成像检测

构高度为400mm , 使用 C25混凝土浇筑, 内部缺陷 置位置如图8所示。
用预埋 PVC 管的方式制作。试块中预埋了两根
PVC管作为缺陷, 管径为 50 mm , 分别位于深度

180mm ( 1 ), 260mm ( 2 ) 处, 试块结构如图7 ( b ) 所
#
#
示。使用 MIRA 超声断层成像扫描仪分别对缺陷区
域( 测点 1 ) 与无缺陷区域( 测点 2 ) 进行检测, 测点布

图8 试验测点布置示意
分别使用阵列超声成像方法与射线跟踪技术对
双层混凝土试块进行成像, 结果如图9所示。成像

纵向分辨率为 1 / 2 波长, 即 27.3mm , PVC 管直径
大于纵向分辨率, 故成像图中高幅信号中心对应于
圆形缺陷上边界位置, 试块中 1 PVC 管上边界深
#

#
度为155mm , 2 PVC 管上边界深度为 235mm 。
缺陷检测深度与底面检测深度以及各自对应误差如
表3所示。测点2成像结果中左右两侧出现的高幅
信号, 应是由测点2检测区域距两边界较近引发的
边界效应引起。结果表明: 对多层混凝土结构进行
阵列超声检测, 各层混凝土强度差异会导致检测成
像结果中目标深度存在误差, 误差达 10% 以上; 采
用射线跟踪技术进行后成像处理, 能够有效修正混
凝土强度差异造成的检测结果深度误差, 修正后误

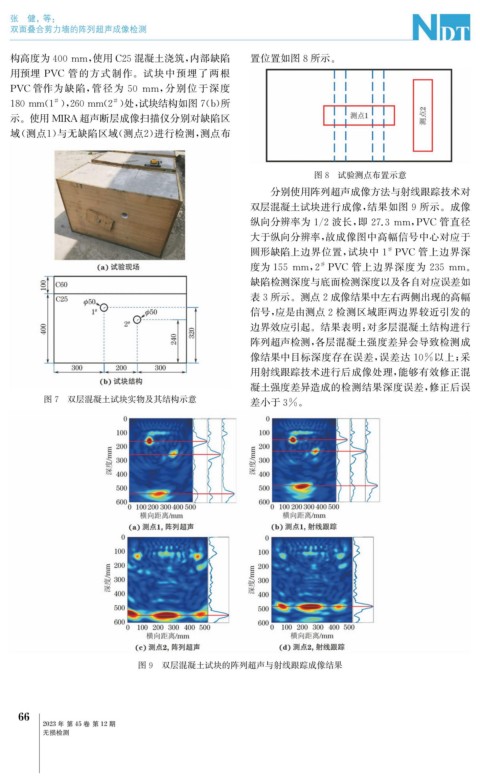

图7 双层混凝土试块实物及其结构示意
差小于3% 。

图9 双层混凝土试块的阵列超声与射线跟踪成像结果
