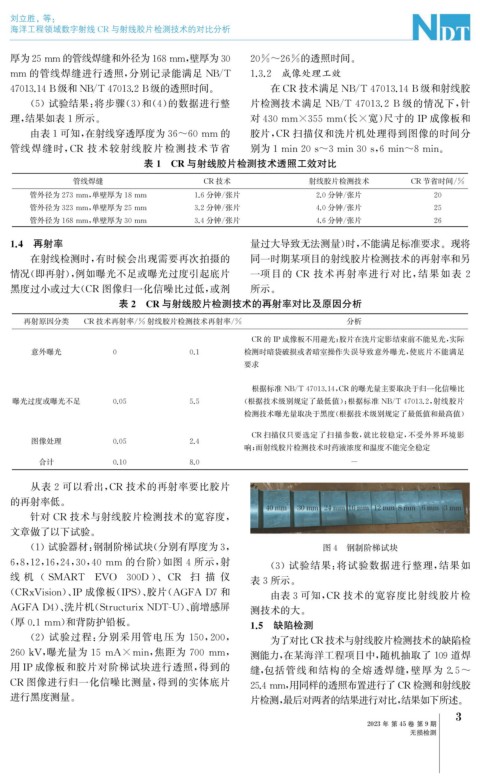

Page 37 - 无损检测2023年第九期

刘立胜, 等:

海洋工程领域数字射线 CR 与射线胶片检测技术的对比分析

厚为25mm 的管线焊缝和外径为168mm , 壁厚为30 20%~26%的透照时间。

mm 的管线焊缝进行透照, 分别记录能满足 NB / T 1.3.2 成像处理工效

47013.14B级和 NB / T47013.2B级的透照时间。 在 CR 技术满足 NB / T47013.14B级和射线胶

( 5 )试验结果: 将步骤( 3 ) 和( 4 ) 的数据进行整 片检测技术满足 NB / T47013.2B 级的情况下, 针

理, 结果如表1所示。 对430mm×355mm ( 长×宽) 尺寸的IP 成像板和

由表1可知, 在射线穿透厚度为36~60mm 的 胶片, CR 扫描仪和洗片机处理得到图像的时间分

管线焊缝时, CR 技术较射线胶片检测技术节省 别为1min20s~3min30s , 6min~8min 。
表1 CR 与射线胶片检测技术透照工效对比
管线焊缝 CR 技术 射线胶片检测技术 CR 节省时间 / %

管外径为273mm , 单壁厚为18mm 1.6分钟 / 张片 2.0分钟 / 张片 20

管外径为323mm , 单壁厚为25mm 3.2分钟 / 张片 4.0分钟 / 张片 25

管外径为168mm , 单壁厚为30mm 3.4分钟 / 张片 4.6分钟 / 张片 26
1.4 再射率 量过大导致无法测量) 时, 不能满足标准要求。现将
在射线检测时, 有时候会出现需要再次拍摄的 同一时期某项目的射线胶片检测技术的再射率和另
情况( 即再射), 例如曝光不足或曝光过度引起底片 一项目的 CR 技术再射率进行对比, 结果如表 2
黑度过小或过大( CR 图像归一化信噪比过低, 或剂 所示。
表2 CR 与射线胶片检测技术的再射率对比及原因分析

再射原因分类 CR 技术再射率 / % 射线胶片检测技术再射率 / % 分析
CR 的IP成像板不用避光; 胶片在洗片定影结束前不能见光, 实际
意外曝光 0 0.1 检测时暗袋破损或者暗室操作失误导致意外曝光, 使底片不能满足
要求

根据标准 NB / T47013.14 , CR 的曝光量主要取决于归一化信噪比

曝光过度或曝光不足 0.05 5.5 ( 根据技术级别规定了最低值); 根据标准 NB / T47013.2 , 射线胶片

检测技术曝光量取决于黑度( 根据技术级别规定了最低值和最高值)
CR 扫描仪只要选定了扫描参数, 就比较稳定, 不受外界环境影
图像处理 0.05 2.4
响; 而射线胶片检测技术时药液浓度和温度不能完全稳定
合计 0.10 8.0 -

从表 2 可以看出, CR 技术的再射率要比胶片
的再射率低。
针对 CR 技术与射线胶片检测技术的宽容度,
文章做了以下试验。

( 1 ) 试验器材: 钢制阶梯试块( 分别有厚度为3 , 图4 钢制阶梯试块

6 , 8 , 12 , 16 , 24 , 30 , 40mm 的台阶) 如图 4 所示, 射 ( 3 )试验结果: 将试验数据进行整理, 结果如

线 机 ( SMART EVO 300D )、 CR 扫 描 仪 表3所示。

( CRxVision )、 IP 成像板( IPS )、 胶片( AGFAD7和 由表3可知, CR 技术的宽容度比射线胶片检

AGFAD4 )、 洗片机( StructurixNDT-U )、 前增感屏 测技术的大。

( 厚0.1mm ) 和背防护铅板。
1.5 缺陷检测

( 2 )试验过程: 分别采用管电压为 150 , 200 , 为了对比CR技术与射线胶片检测技术的缺陷检

260kV , 曝光量为 15mA×min , 焦距为 700mm , 测能力, 在某海洋工程项目中, 随机抽取了109道焊
用IP成像板和胶片对阶梯试块进行透照, 得到的
缝, 包括管线和结构的全熔透焊缝, 壁厚为 2.5~
CR 图像进行归一化信噪比测量, 得到的实体底片 25.mm , 用同样的透照布置进行了 CR检测和射线胶

4
进行黑度测量。 片检测, 最后对两者的结果进行对比, 结果如下所述。
3
2023年 第45卷 第9期
无损检测
