吴波涛, 等:

冲击回波法结合 AI 在套筒灌浆检测中的应用

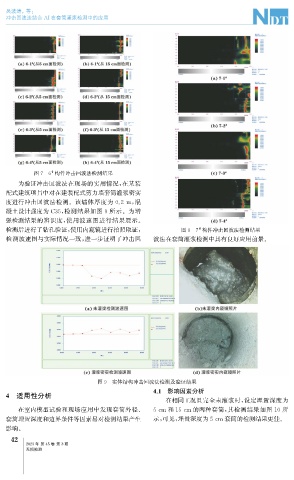

图7 6 构件冲击回波法检测结果
#
为验证冲击回波法在现场的实用情况, 在某装
配式建筑项目中对在建装配式剪力墙套筒灌浆密实

度进行冲击回波法检测。该墙体厚度为 0.2m , 混
凝土设计强度为 C35 , 检测结果如图 9 所示。为增

强检测结果的辨识度, 使用波速图进行结果展示。
检测后进行了钻孔验证, 使用内窥镜进行拍照取证, 图8 7 构件冲击回波法检测结果
#
检测波速图与实际情况一致, 进一步证明了冲击回 波法在套筒灌浆检测中具有良好应用前景。

图9 实体结构冲击回波法检测及验证结果
4.1 影响因素分析
4 适用性分析
在相同工况且完全未灌浆时, 设定埋置深度为

在室内模型试验和现场应用中发现套筒外径、 5cm 和15cm 的两种套筒, 其检测结果如图 10 所

套筒埋置深度和边界条件等因素易对检测结果产生 示, 可见, 埋置深度为5cm 套筒的检测结果更佳。
影响。
