李玉坤, 等:

基于超声检测的变形管道维抢修评价方法

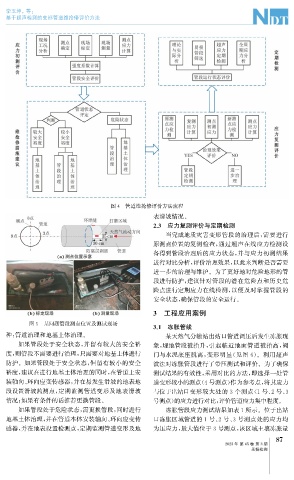

图4 管道维抢修评价方法流程

表滑坡情况。
2.3 应力复测评价与定期检测
当完成地质灾害变形管段的治理后, 需要进行
原测点位置的复测检查, 通过超声在线应力检测设
备得到管段治理后的应力状态, 并与应力初测结果
进行对比分析, 评价治理效果, 以此来判断是否需要
进一步的治理与维护。为了更好地对危险地形的管
段进行防护, 建议针对管段的潜在危险点和历史危
险点进行定期应力在线检测, 以便及时掌握管段的

安全状态, 确保管段的安全运行。
3 工程应用案例
图5 某问题管段测点位置及测试现场
3.1 冻胀管线
种: 管道治理和地基土体治理。 某天然气分输站出站口管道调压后发生冻胀现
如果管段处于安全状态, 并留有较大的安全裕 象, 埋地管段被抬升, 引起临近地面管道被抬高, 阀
度, 则管段不需要进行治理, 只需要对地基土体进行 门与水泥底座脱离, 变形明显( 见图 6 )。利用超声
防护。如果管段处于安全状态, 但留有较小的安全 波法对冻胀管段进行了带压测试和评价。为了确保
裕度, 建议在进行地基土体治理的同时, 在管道上安 测试结果的有效性, 采用对比的方法, 即选择一处管
装轴向、 环向应变传感器, 并在易发生滑坡的地表地 道变形较小的测点( 4号测点) 作为参考点, 将其应力
段设置滑坡监测点, 定期监测管道变形及地表滑坡 与位于出站口变形较大处的3个测点( 1号、 2号、 3
情况; 如果有条件的话推荐更换管段。 号测点) 的应力进行对比, 评价管道应力集中程度。
如果管段处于危险状态, 需更换管段, 同时进行 冻胀管段应力测试结果如表1所示。位于出站
地基土体治理, 并在管道本体安装轴向、 环向应变传 口冻胀区域管道的1号、 2号、 3号测点处的应力均
感器, 并在地表设置检测点, 定期监测管道变形及地 为压应力, 最大值位于3号测点, 该区域土壤冻胀量
