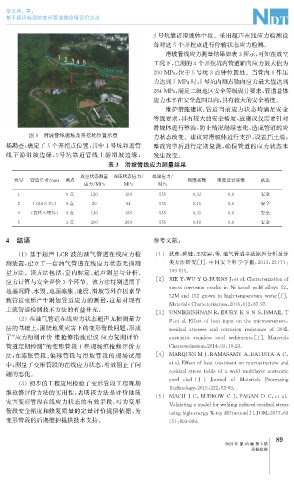

李玉坤, 等:

基于超声检测的变形管道维抢修评价方法

3号坑靠近滑坡体中段。采用超声在线应力检测设
备对这5个开挖点进行停输状态应力检测。
滑坡管线应力测量结果如表3所示, 可知在放空
工况下, 已测的4个开挖坑内管道轴向应力最大值为

200MPa , 位于5号坑3点钟位置处。当管内工作压

力达到7MPa时, 5号坑内测点轴向应力最大值达到

264MPa , 满足二级地区安全等级设计要求, 管道总体
应力水平在安全范围以内, 具有较大的安全裕度。
维护措施建议: 管道当前应力状态均满足安全
等级要求, 具有较大的安全裕度, 故建议仅需要针对
滑坡体进行整治, 防止情况继续恶化, 造成管道的应
图8 滑坡管线现场及开挖坑位置示意 力状态改变。建议对滑坡体进行支护, 设置挡土墙;
场勘查, 确定了5个开挖点位置, 其中1号坑靠近管 整改完毕后进行定期复测, 确保管道的应力状态未

线 下游滑坡边缘, 5 号坑靠近管线上游滑坡边缘, 发生改变。
表3 滑坡管线应力测量结果

放空状态测量 内压状态应力 / 屈服应力 /
坑号 管道尺寸 / mm 测点 强度系数 强度设计系数 状态
应力 / MPa MPa MPa
1 0点 120 184 555 0.33 0.6 安全

2 1016×15.3 9点 20 84 555 0.15 0.6 安全
4 ( 直径×壁厚) 9点 120 184 555 0.33 0.6 安全
5 3点 200 264 555 0.48 0.6 安全

4 结语 参考文献:

( 1 )基于超声 LCR 波的油气管道在线应力检 [ 1 ] 狄彦, 帅健, 王晓霖, 等. 油气管道事故原因分析及分
测装置, 建立了一套油气管道在线应力状态无损测 类方法研究[ J ] . 中国安全科学学报, 2013 , 23 ( 7 ):
量方法。该方法包括: 室内标定、 超声测量与分析、 109-115.

应力计算与安全评价3个环节。该方法特别适用于 [ 2 ] XIEY , WUYQ , BURNSJ , etal.Characterizationof

stresscorrosioncracksin Ni-based weldallo y s52 ,
地基沉降、 水毁、 地面冻胀、 地震、 滑坡等外在因素导
52Mand152g rowninhi g h-tem p eraturewater [ J ] .
致管道变形产生附加管道应力的测量, 这是对现有
MaterialsCharacterization , 2016 , 112 : 87-97.
主流管道检测技术方法的有益补充。
[ 3 ] UNNIKRISHNANR , IDURY KSNS , ISMAILT
( 2 )在油气管道在线应力状态超声无损测量方

P , etal.Effectofheatin p utonthemicrostructure ,
法的基础上, 围绕地质灾害下的变形管段问题, 形成 residualstressesandcorrosionresistanceof304L

了“ 应力初测评价 - 维抢修措施建议 - 应力复测评价 - austeniticstainlesssteel weldments [ J ] .Materials
管道定期检测” 的变形管段工程现场维抢修评价方 Characterization , 2014 , 93 : 10-23.

法, 在冻胀管段、 偏移管段与滑坡管段的现场试用 [ 4 ] MARQUESMJ , RAMASAMY A , BATISTA AC ,

中, 测量了变形管段的在线应力状态, 有效阻止了问 etal.Effectofheattreatmentonmicrostructureand

residualstressfieldsofaweld multila y eraustenitic
题的恶化。

( 3 )初步的工程应用检验了变形管段工程现场 steelclad [ J ] .Journal of Materials Processin g

Technolo gy , 2015 , 222 : 52-60.
维抢修评价方法的实用性, 表明该方法是评价地质
[ 5 ] MACHJC , BUDROW CJ , PAGAN D C , etal.
灾害变形管段在线应力状态的有效手段, 可为变形
Validatin g amodelforweldin g inducedresidualstress
管段安全裕度和修复质量的定量评价提供依据, 为
usin g hi g h-ener gyX-ra y diffraction [ J ] .JOM , 2017 , 69
变形管段的后期维护提供技术支持。 ( 5 ): 893-899.
