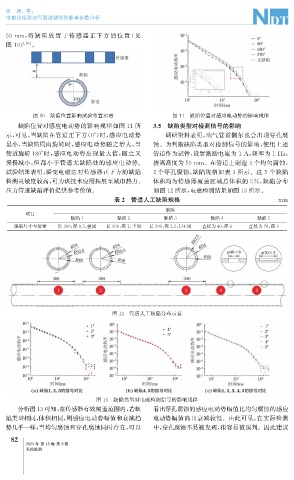

Page 120 - 无损检测2023年第三期

张 涛, 等:

电磁法检测油气管道缺陷的影响参数分析

50mm , 将缺陷放置于传感器正下方的 位 置( 见
[ 10 ]
图10 ) 。

图10 缺陷位置影响试验布置示意 图11 缺陷位置对感应电动势的影响规律
缺陷位置对感应电动势的影响规律如图11所 3.5 缺陷类型对检测信号的影响
示, 可见, 当缺陷在管道正下方( 0° ) 时, 感应电动势 调研资料表明, 油气管道偶尔也会出现穿孔腐
最小, 当缺陷周向旋转时, 感应电动势随之增大, 当 蚀。为判断缺陷类型对检测信号的影响, 使用上述

管道旋转180° 时, 感应电动势出现最大值, 随之又 管道作为试件, 设置激励电流为1A , 频率为1Hz ,

慢慢减小, 但都小于管道无缺陷处的感应电动势。 提离高度为50mm 。在管道上制造3个均匀腐蚀,
试验结果表明, 瞬变电磁法对传感器正下方的缺陷 2个穿孔腐蚀, 缺陷规格如表 3 所示。这 5 个缺陷
检测灵敏度较高, 可为该技术应用拓展至城市热力、 体积均为传感器覆盖区域总体积的 5% , 缺陷分布
压力管道缺陷评价提供参考价值。 如图12所示, 电磁检测结果如图13所示。
表2 管道人工缺陷规格 mm
缺陷
项目
缺陷1 缺陷2 缺陷3 缺陷4 缺陷5
缺陷尺寸与位置 长300 , 深0.5 , 整周 长300 , 深1 , 半周 长300 , 深1.5 , 1 / 4周 直径为40 , 深6 直径为70 , 深3

图12 管道人工缺陷分布示意

图13 缺陷类型对电磁检测信号的影响规律
分析图13可知, 在传感器有效覆盖范围内, 若缺 看出穿孔腐蚀的感应电动势幅值比均匀腐蚀的感应
陷类型相同, 体积相同, 则感应电动势幅值和衰减趋 电动势幅值高且衰减较慢。由此可见, 在实际检测
势几乎一样; 当均匀腐蚀和穿孔腐蚀同时存在, 可以 中, 穿孔腐蚀不易被发现, 很容易被误判。因此建议

8
2
2023年 第45卷 第3期
无损检测
