周礼峰, 等:
铁素体薄壁对接焊缝的相控阵超声检测
时, 壁厚不大于 6 mm 的薄壁对接焊缝受余高及焊 示, 经数据分析得到一段长 46 mm 的断续显示, 采
缝内外表面状态等影响, 结构信号及变形波信号较 用砂 轮 机 逐 层 ( 每 层 0.5 mm ) 去 除 焊 缝, 打 磨 约
多, 缺陷较难判定。因此, 结合模拟试件试验及现场 2mm 后发现多个夹渣和气孔缺陷, 可以看出其打
焊缝的试验结果分析, 认为当前的相控阵超声初步 磨结果与相控阵检测结果完全一致。
验收准则可作为最终验收准则用于薄壁对接焊缝的
5 结语
现场检测。
4.4 工程应用 通过 声 场 仿 真、 大 量 模 拟 试 件 缺 陷 检 测 以 及
采用该相控阵超声检测技术对国内某核电厂几 现场焊缝 RT 检测, 结合现场焊缝中相控阵缺陷显
千米的薄壁对接焊缝实施自动检测, 并检出了大量 示信号与 逐 层 挖 凿 后 气 孔、 夹 渣 的 一 致 性 试 验 结
缺陷, 这些缺陷均经过了打磨去除、 修补、 计算等处 果, 给出了薄壁对接焊缝相控阵超声验收准则, 对
理。其中, 某典型缺陷 PAUT 信号及形貌如图 9 所 特定情况下的超声检测结果验收具有很好的指导
作用, 对类 似 结 构 焊 缝 的 超 声 检 测 结 果 验 收 具 有
借鉴意义。
本文获“ 2022Evident杯超声检测技术优秀论
文评选” 活动优胜奖。
参考文献:
[ 1 ] 李衍 . 焊缝超声 相 控 阵 检 测———最 新 国 际 标 准 介 绍
[ J ] . 无损探伤, 2012 , 36 ( 4 ): 21-29.
[ 2 ] 金磊 . 薄壁钢部 件 的 相 控 阵 检 测 国 际 标 准 解 读[ J ] .
无损检测, 2019 , 41 ( 9 ): 75-80.
[ 3 ] 钟志民, 梅德松 . 超声相控阵技术的发展及应用[ J ] .
无损检测, 2002 , 24 ( 2 ): 69-71.
[ 4 ] 李衍 . 薄壁金属焊缝超声检测 - 常规法与相控阵法比
较[ J ] . 无损探伤, 2015 , 39 ( 5 ): 1-6.

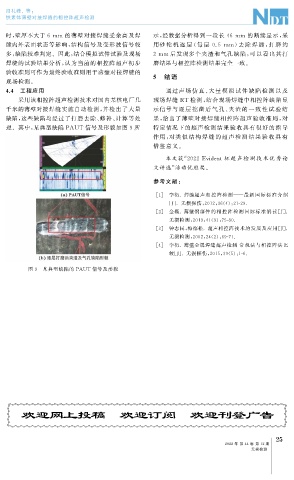

图 9 某典型缺陷的 PAUT 信号及形貌
