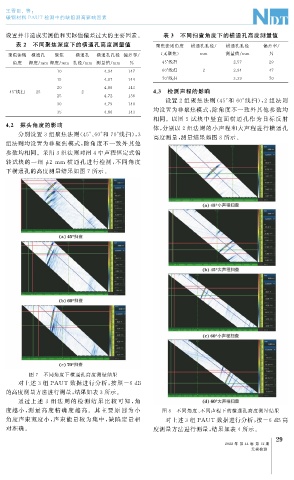

Page 63 - 无损检测2022年第十二期

王雪臣, 等:

碳钢材料 PAUT 检测中的缺陷测高影响因素

设置并非造成实测值和实际值偏差过大的主要因素。 表 3 不同扫查角度下的横通孔高度测量值
表 2 不同聚焦深度下的横通孔高度测量值 聚焦法则角度 横通孔孔径 / 横通孔孔径 偏差率 /
聚焦法则 横通孔 聚焦 横通孔 横通孔孔径 偏差率 / ( 无聚焦) mm 测量值 / mm %
角度 深度 / mm 深度 / mm 孔径 / mm 测量值 / mm % 45° 线扫 2.57 29
60° 线扫 2 2.94 47
10 4.94 147
70° 线扫 3.39 70
15 4.87 144
20 4.86 143
45° 线扫 25 2 4.3 检测声程的影响
25 4.72 136
设置 2 组聚焦法则( 45° 和 60° 线扫), 2 组法则
30 4.79 140
均设置为非聚焦模式, 除角度不一致外其他参数均
35 4.86 143
相同。以图 5 试块中竖直面横通孔作为目标反射
4.2 探头角度的影响 体, 分别以 2 组法则的小声程和大声程进行横通孔
分别设置 3 组聚焦法则( 45° 、 60° 和 70° 线扫), 3
高度测量, 测量结果如图 8 所示。
组法则均设置为非聚焦模式, 除角度不一致外其他
参数均相同。采用 3 组法则对图 4 中声程恒定式偏
转试块的一组 2 mm 横通孔进行检测, 不同角度

ϕ
下横通孔的高度测量结果如图 7 所示。

图 7 不同角度下横通孔高度测量结果

对上述 3 组 PAUT 数据进行分析, 按照 -6dB
的高度测量方法进行测量, 结果如表3所示。
通过上 述 3 组 法 则 的 检 测 结 果 比 较 可 知, 角
度越小, 测 量 高 度 精 确 度 越 高。 其 主 要 原 因 为 小 图 8 不同角度、 不同声程下的横通孔高度测量结果
角度声束宽度小, 声束能量较为集中, 缺陷定量相 对上述3 组 PAUT 数据进行分析, 按 -6dB 高

对准确。 度测量方法进行测量, 结果如表 4 所示。
9
2
2022 年 第 44 卷 第 12 期
无损检测
