王业民,等:
奥氏体复合材料压力容器对接接头的相控阵超声检测

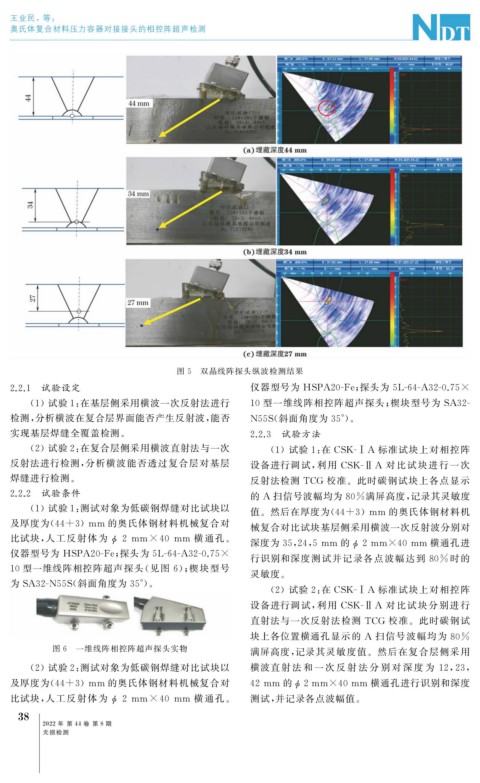

图 5 双晶线阵探头纵波检测结果
2.2.1 试验设定 仪器型号为 HSPA20-Fe ; 探头为 5L-64-A32-0.75×
( 1 )试验1 : 在基层侧采用横波一次反射法进行 10 型一维线阵相控阵超声探头; 楔块型号为 SA32-

检测, 分析横波在复合层界面能否产生反射波, 能否 N55S ( 斜面角度为 35° )。
实现基层焊缝全覆盖检测。 2.2.3 试验方法
( 2 )试验2 : 在复合层侧采用横波直射法与一次 ( 1 )试验 1 : 在 CSK-ⅠA 标准试块上对相控阵

反射法进行检测, 分析横波能否透过复合层对基层 设备进行调试, 利用 CSK-ⅡA 对比试块进行一次
焊缝进行检测。 反射法检测 TCG 校准。此时碳钢试块上各点显示
2.2.2 试验条件 的 A 扫信号波幅均为 80% 满屏高度, 记录其灵敏度

( 1 )试验1 : 测试对象为低碳钢焊缝对比试块以 值。然后在厚度为( 44+3 ) mm 的奥氏体钢材料机

及厚度为( 44+3 ) mm 的奥氏体钢材料机械复合对

械复合对比试块基层侧采用横波一次反射波分别对

比试块, 人工反射体为 ϕ 2 mm×40 mm 横通孔。 深度为 35 , 24 , 5mm 的 ϕ 2mm×40mm 横通孔进

仪器型号为 HSPA20-Fe ; 探头为 5L-64-A32-0.75×
行识别和深度测试并记录各点波幅达到 80% 时的
10 型一维线阵相控阵超声探头( 见图 6 ); 楔块型号 灵敏度。
为 SA32-N55S ( 斜面角度为 35° )。
( 2 )试验 2 : 在 CSK-ⅠA 标准试块上对相控阵
设备进行调试, 利用 CSK-ⅡA 对比试块分别进行
直射法与一次反射法检测 TCG 校准。此时碳钢试
块上各位置横通孔显示的 A 扫信号波幅均为 80%
图 6 一维线阵相控阵超声探头实物 满屏高度, 记录其灵敏度值。然后在复合层侧采用
( 2 )试验2 : 测试对象为低碳钢焊缝对比试块以 横波直 射 法 和 一 次 反 射 法 分 别 对 深 度 为 12 , 23 ,

及厚度为( 44+3 ) mm 的奥氏体钢材料机械复合对 42mm 的 ϕ 2mm×40mm 横通孔进行识别和深度

比试块, 人工反射体为 ϕ 2 mm×40 mm 横通孔。 测试, 并记录各点波幅值。
