王业民,等:
奥氏体复合材料压力容器对接接头的相控阵超声检测

2.2.4 试验结果 34.5dB 。基层侧横波一次波反射法测试位置和检

( 1 )试验1 : 经拟定方法对相控阵检测系统调校 测结果如图 7 所示。

和 TCG 曲线制作后( 基准灵敏度为 23.5dB ), 在基 由试验结果可知, 在基层侧进行检测时, 横波可
层侧使用横波一次反射法对复合材料对比试块进行 以穿过复合层并在复合层上形成反射, 相比纯碳钢试

检测, 对 比 试 块 上 各 孔 显 示 深 度 分 别 为 59.44 , 块, 检测灵敏度降低了 10dB 以上, 表明复合层对横
71.76 , 89.89mm , 对检测灵敏度进行调节使各点波 波的衰减现象依然非常严重, 但是通过提高灵敏度依

幅达到 80% 时 各 点 对 应 的 灵 敏 度 为 41.5 , 39.5 , 然可清晰显示人工反射体缺陷。

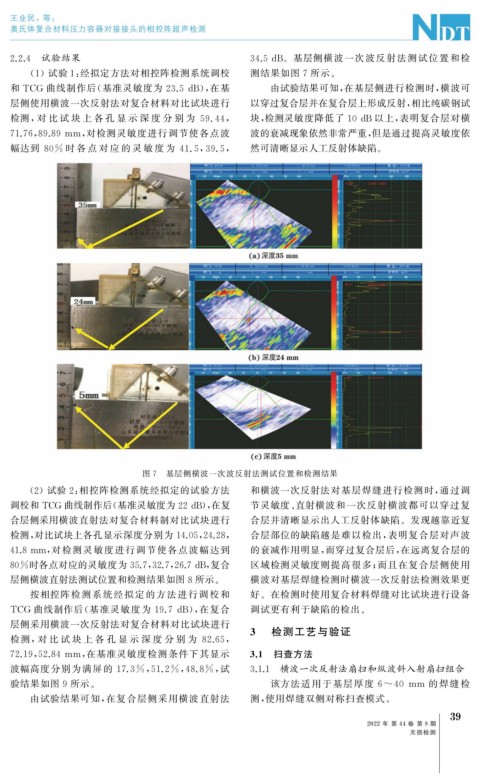

图 7 基层侧横波一次波反射法测试位置和检测结果

( 2 )试验2 : 相控阵检测系统经拟定的试验方法 和横波一次反射法对基层焊缝进行检测时, 通过调

调校和 TCG 曲线制作后( 基准灵敏度为22dB ), 在复 节灵敏度、 直射横波和一次反射横波都可以穿过复
合层侧采用横波直射法对复合材料制对比试块进行 合层并清晰显示出人工反射体缺陷。发现越靠近复
检测, 对比试块上各孔显示深度分别为 14.05 , 24.28 , 合层部位的缺陷越是难以检出, 表明复合层对声波

41.8mm , 对检测灵敏度进行调节使各点波幅达到 的衰减作用明显, 而穿过复合层后, 在远离复合层的
80%时各点对应的灵敏度为 35.7 , 32.7 , 26.7dB , 复合 区域检测灵敏度则提高很多; 而且在复合层侧使用

层侧横波直射法测试位置和检测结果如图8所示。 横波对基层焊缝检测时横波一次反射法检测效果更
按相控阵检测系统经拟定的方法进行调 校和 好。在检测时使用复合材料焊缝对比试块进行设备
TCG 曲线制作后( 基准灵敏度为 19.7dB ), 在复合 调试更有利于缺陷的检出。

层侧采用横波一次反射法对复合材料对比试块进行
3 检测工艺与验证
检测, 对 比 试 块 上 各 孔 显 示 深 度 分 别 为 82.65 ,

72.19 , 52.84mm , 在基准灵敏度检测条件下其显示 3.1 扫查方法
波幅高度分别为满屏的 17.3% , 51.2% , 48.8% , 试 3.1.1 横波一次反射法扇扫和纵波斜入射扇扫组合

验结果如图 9 所示。 该方法适用于基层厚度 6~40 mm 的焊缝检
由试验结果可知, 在复合层侧采用横波直射法 测, 使用焊缝双侧对称扫查模式。
