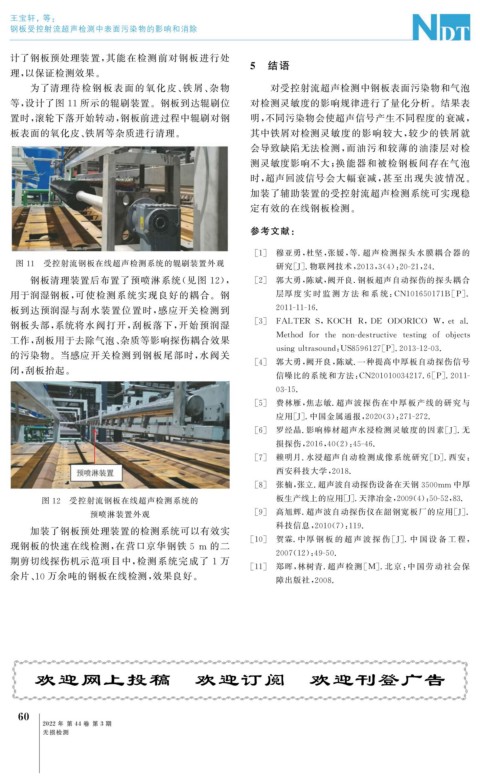

王宝轩, 等:
钢板受控射流超声检测中表面污染物的影响和消除
计了钢板预处理装置, 其能在检测前对钢板进行处
理, 以保证检测效果。
为了清理待检钢板表面的氧化 皮、 铁 屑、 杂 物
等, 设计了图 11 所示的辊刷装置。钢板到达辊刷位
置时, 滚轮下落开始转动, 钢板前进过程中辊刷对钢
板表面的氧化皮、 铁屑等杂质进行清理。
图 11 受控射流钢板在线超声检测系统的辊刷装置外观
钢板清理装置后布置了预喷淋系统( 见图 12 ),
用于润湿钢板, 可使检测系统实现良好的耦合。钢
板到达预润湿与刮水装置位置时, 感应开关检测到
钢板头部, 系统将水阀打开, 刮板落下, 开始预润湿
工作, 刮板用于去除气泡、 杂质等影响探伤耦合效果
的污染物。当感应开关检测到钢板尾部时, 水阀关
闭, 刮板抬起。
图 12 受控射流钢板在线超声检测系统的
预喷淋装置外观
加装了钢板预处理装置的检测系统可以有效实
现钢板的快速在线检测, 在营口京华钢铁 5m 的二
期剪切线探伤机示范项目中, 检测系统完成了 1 万
余片、 10 万余吨的钢板在线检测, 效果良好。
欢迎网上投稿
0
6
2022 年 第 44 卷 第 3 期
无损检测
5 结语
对受控射流超声检测中钢板表面污染物和气泡
对检测灵敏度的影响规律进行了量化分析。结果表
明, 不同污染物会使超声信号产生不同程度的衰减,
其中铁屑对检测灵敏度的影响较大, 较少的铁屑就
会导致缺陷无法检测, 而油污和较薄的油漆层对检
测灵敏度影响不大; 换能器和被检钢板间存在气泡
时, 超声回波信号会大幅衰减, 甚至出现失波情况。
加装了辅助装置的受控射流超声检测系统可实现稳
定有效的在线钢板检测。
参考文献:
[ 1 ] 穆亚勇, 杜坚, 张媛, 等 . 超声检测探头水膜耦 合 器 的
研究[ J ] . 物联网技术, 2013 , 3 ( 4 ): 20-21 , 24.
[ 2 ] 郭大勇, 陈斌, 阙开良 . 钢板超声自动探伤的探头耦合
层厚 度 实 时 监 测 方 法 和 系 统: CN101650171B [ P ] .
2011-11-16.
[ 3 ] FALTER S , KOCH R , DE ODORICO W , etal.
Methodforthe non-destructive testin g of ob j ects
usin gultrasound : US8596127 [ P ] .2013-12-03.
[ 4 ] 郭大勇, 阙开良, 陈斌 . 一种提高中厚板自动探伤信号
信噪比的系统和方法: CN201010034217.6 [ P ] .2011-
03-15.
[ 5 ] 费林雁, 焦志敏 . 超声波探伤在中厚板产线的研究与
应用[ J ] . 中国金属通报, 2020 ( 3 ): 271-272.
[ 6 ] 罗经晶 . 影响棒材超声水浸检测灵敏度的因素[ J ] . 无
损探伤, 2016 , 40 ( 2 ): 45-46.
[ 7 ] 赖明月 . 水浸超声自动检测成像系统研究[ D ] . 西安:
西安科技大学, 2018.
[ 8 ] 张楠, 张立. 超声波自动探伤设备在天钢 3500mm 中厚
板生产线上的应用[ J ] . 天津冶金, 2009 ( 4 ): 50-52 , 83.
[ 9 ] 高旭辉 . 超声波自动探伤仪在韶钢宽板厂的应用[ J ] .
科技信息, 2010 ( 7 ): 119.
[ 10 ] 贺霖 . 中厚 钢 板 的 超 声 波 探 伤 [ J ] . 中 国 设 备 工 程,
2007 ( 12 ): 49-50.
[ 11 ] 郑晖, 林树青 . 超声检测[ M ] . 北京: 中 国 劳 动 社 会 保
障出版社, 2008.
