王红源, 等:

换热器管板筒体角焊缝的相控阵超声检测

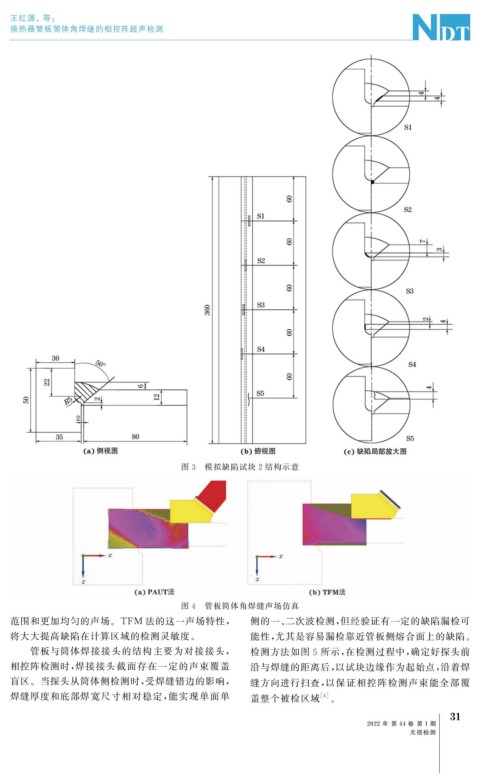

图 3 模拟缺陷试块 2 结构示意

图 4 管板筒体角焊缝声场仿真
范围和更加均匀的声场。 TFM 法的这一声场特性, 侧的一、 二次波检测, 但经验证有一定的缺陷漏检可
将大大提高缺陷在计算区域的检测灵敏度。 能性, 尤其是容易漏检靠近管板侧熔合面上的缺陷。
管板与筒体焊接接头的结构主要为对接接头, 检测方法如图 5 所示, 在检测过程中, 确定好探头前
相控阵检测时, 焊接接头截面存在一定的声束覆盖 沿与焊缝的距离后, 以试块边缘作为起始点, 沿着焊

盲区。当探头从筒体侧检测时, 受焊缝错边的影响, 缝方向进行扫查, 以保证相控阵检测声束能全部覆
焊缝厚度和底部焊宽尺寸相对稳定, 能实现单面单 盖整个被检区域 [ 4 ] 。

1
3
