李 衍:
双全法检测焊缝典型缺陷图谱解读

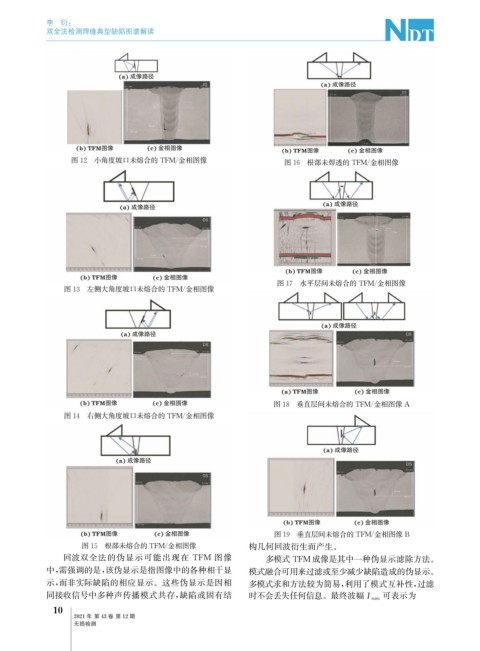

图12 小角度坡口未熔合的 TFM / 金相图像 图16 根部未焊透的 TFM / 金相图像

图17 水平层间未熔合的 TFM / 金相图像
图13 左侧大角度坡口未熔合的 TFM / 金相图像

图18 垂直层间未熔合的 TFM / 金相图像 A
图14 右侧大角度坡口未熔合的 TFM / 金相图像

图19 垂直层间未熔合的 TFM / 金相图像 B
图15 根部未熔合的 TFM / 金相图像 构几何回波衍生而产生。
回波双全法的伪显示可能出现在 TFM 图像 多模式 TFM 成像是其中一种伪显示滤除方法。
中, 需强调的是, 该伪显示是指图像中的各种相干显 模式融合可用来过滤或至少减少缺陷造成的伪显示。
示, 而非实际缺陷的相应显示。这些伪显示是因相 多模式求和方法较为简易, 利用了模式互补性, 过滤
同接收信号中多种声传播模式共存, 缺陷或固有结 时不会丢失任何信息。最终波幅I sum 可表示为
0
1
