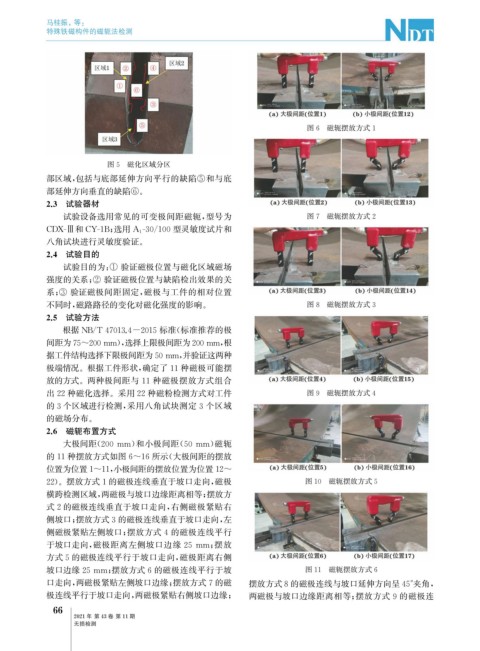

马桂振, 等:

特殊铁磁构件的磁轭法检测

图6 磁轭摆放方式1

图5 磁化区域分区
部区域, 包括与底部延伸方向平行的缺陷⑤和与底
部延伸方向垂直的缺陷⑥ 。
2.3 试验器材
试验设备选用常见的可变极间距磁轭, 型号为 图7 磁轭摆放方式2
CDX-Ⅲ和 CY-1B ; 选用 A 1 -30 / 100型灵敏度试片和
八角试块进行灵敏度验证。
2.4 试验目的

试验目的为: ① 验证磁极位置与磁化区域磁场

强度的关系; ② 验证磁极位置与缺陷检出效果的关
系; ③ 验证磁极间距固定, 磁极与工件的相对位置

不同时, 磁路路径的变化对磁化强度的影响。 图8 磁轭摆放方式3
2.5 试验方法
根据 NB / T47013.4-2015标准( 标准推荐的极

间距为75~200mm ), 选择上限极间距为200mm , 根

据工件结构选择下限极间距为50mm , 并验证这两种

极端情况。根据工件形状, 确定了11种磁极可能摆
放的方式。两种极间距与 11 种磁极摆放方式组合
出22种磁化选择。采用22种磁粉检测方式对工件 图9 磁轭摆放方式4
的3个区域进行检测, 采用八角试块测定3个区域

的磁场分布。
2.6 磁轭布置方式

大极间距( 200mm ) 和小极间距( 50mm ) 磁轭
的11种摆放方式如图6~16所示( 大极间距的摆放

位置为位置1~11 , 小极间距的摆放位置为位置12~
22 )。摆放方式1的磁极连线垂直于坡口走向, 磁极 图10 磁轭摆放方式5
横跨检测区域, 两磁极与坡口边缘距离相等; 摆放方
式2的磁极连线垂直于坡口走向, 右侧磁极紧贴右
侧坡口; 摆放方式3的磁极连线垂直于坡口走向, 左
侧磁极紧贴左侧坡口; 摆放方式4的磁极连线平行
于坡口走向, 磁极距离左侧坡口边缘 25mm ; 摆放

方式5的磁极连线平行于坡口走向, 磁极距离右侧

坡口边缘25mm ; 摆放方式6的磁极连线平行于坡 图11 磁轭摆放方式6
口走向, 两磁极紧贴左侧坡口边缘; 摆放方式7的磁 摆放方式8的磁极连线与坡口延伸方向呈45° 夹角,

极连线平行于坡口走向, 两磁极紧贴右侧坡口边缘; 两磁极与坡口边缘距离相等; 摆放方式9的磁极连
