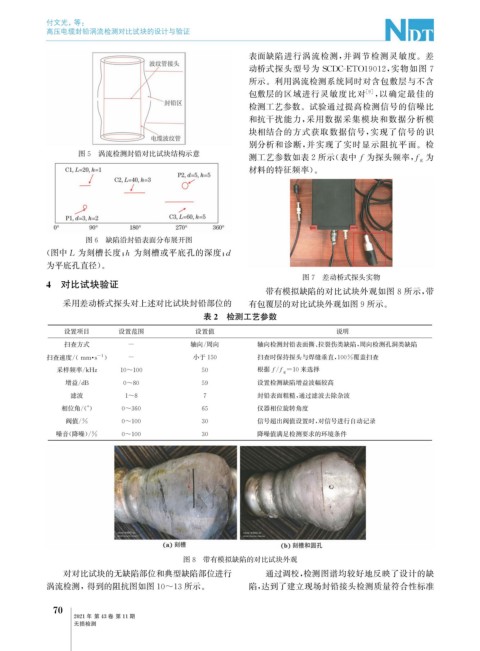

付文光, 等:

高压电缆封铅涡流检测对比试块的设计与验证

表面缺陷进行涡流检测, 并调节检测灵敏度。差
动桥式探头型号为 SCDC-ETO19012 , 实物如图 7
所示。利用涡流检测系统同时对含包敷层与不含
包敷层的区域进行灵敏度比对 [ 9 ] , 以确定最佳的
检测工艺参数。试验通过提高检测信号的信噪比
和抗干扰能力, 采用数据采集模块和数据分析模
块相结合的方式获取数据信号, 实现了信号的识
别分析和诊断, 并实现了实时显示阻抗平面。检
图5 涡流检测封铅对比试块结构示意 测工艺参数如表2所示( 表中 f 为探头频率, 为
f g
材料的特征频率)。

图6 缺陷沿封铅表面分布展开图
( 图中L 为刻槽长度; h 为刻槽或平底孔的深度; d
为平底孔直径)。
图7 差动桥式探头实物
4 对比试块验证
带有模拟缺陷的对比试块外观如图8所示, 带
采用差动桥式探头对上述对比试块封铅部位的 有包覆层的对比试块外观如图9所示。
表2 检测工艺参数

设置项目 设置范围 设置值 说明
扫查方式 - 轴向 / 周向 轴向检测封铅表面撕、 拉裂伤类缺陷, 周向检测孔洞类缺陷

-1
扫查速度 /( mm · s ) - 小于150 扫查时保持探头与焊缝垂直, 100%覆盖扫查
采样频率 / kHz 10~100 50 根据 f / f g =10来选择
增益 / dB 0~80 59 设置检测缺陷增益波幅较高
滤波 1~8 7 封铅表面粗糙, 通过滤波去除杂波
相位角 /( ° ) 0~360 65 仪器相位旋转角度
阀值 / % 0~100 30 信号超出阀值设置时, 对信号进行自动记录
噪音( 降噪)/ % 0~100 30 降噪值满足检测要求的环境条件

图8 带有模拟缺陷的对比试块外观
对对比试块的无缺陷部位和典型缺陷部位进行 通过调校, 检测图谱均较好地反映了设计的缺

涡流检测, 得到的阻抗图如图10~13所示。 陷, 达到了建立现场封铅接头检测质量符合性标准
