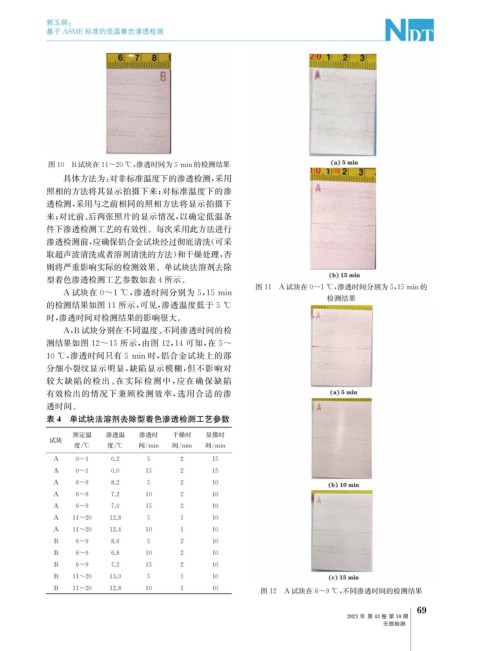

郭玉炳:
基于 ASME标准的低温着色渗透检测

图10 B试块在11~20℃ , 渗透时间为5min的检测结果

具体方法为: 对非标准温度下的渗透检测, 采用
照相的方法将其显示拍摄下来; 对标准温度下的渗
透检测, 采用与之前相同的照相方法将显示拍摄下
来; 对比前、 后两张照片的显示情况, 以确定低温条
件下渗透检测工艺的有效性。每次采用此方法进行
渗透检测前, 应确保铝合金试块经过彻底清洗( 可采
取超声波清洗或者溶剂清洗的方法) 和干燥处理, 否
则将严重影响实际的检测效果。单试块法溶剂去除
型着色渗透检测工艺参数如表4所示。
图11 A 试块在0~1℃ , 渗透时间分别为5 , 15min的

A 试块在0~1 ℃ , 渗透时间分别为 5 , 15min
检测结果

的检测结果如图11所示, 可见, 渗透温度低于5℃
时, 渗透时间对检测结果的影响很大。
A , B试块分别在不同温度、 不同渗透时间的检
测结果如图12~15所示, 由图 12 , 14 可知, 在 5~

10℃ , 渗透时间只有5min时, 铝合金试块上的部
分细小裂纹显示明显, 缺陷显示模糊, 但不影响对
较大缺陷的检出。 在实际检测中, 应在确保缺陷
有效检出的情况下兼顾检测效率, 选用合适的渗

透时间。
表4 单试块法溶剂去除型着色渗透检测工艺参数

预定温 渗透温 渗透时 干燥时 显像时
试块
度 / ℃ 度 / ℃ 间 / min 间 / min 间 / min
A 0~1 0.2 5 2 15
A 0~1 0.0 15 2 15
A 6~9 8.2 5 2 10
A 6~9 7.2 10 2 10
A 6~9 7.0 15 2 10
A 11~20 12.8 5 1 10
A 11~20 12.4 10 1 10
B 6~9 8.6 5 2 10
B 6~9 6.8 10 2 10
B 6~9 7.2 15 2 10
B 11~20 13.0 5 1 10

B 11~20 12.8 10 1 10 图12 A 试块在6~9℃ , 不同渗透时间的检测结果
