Page 110 - 无损检测2021年第十期

郭玉炳:
基于 ASME标准的低温着色渗透检测

陷显示, 需要更长的渗透时间。

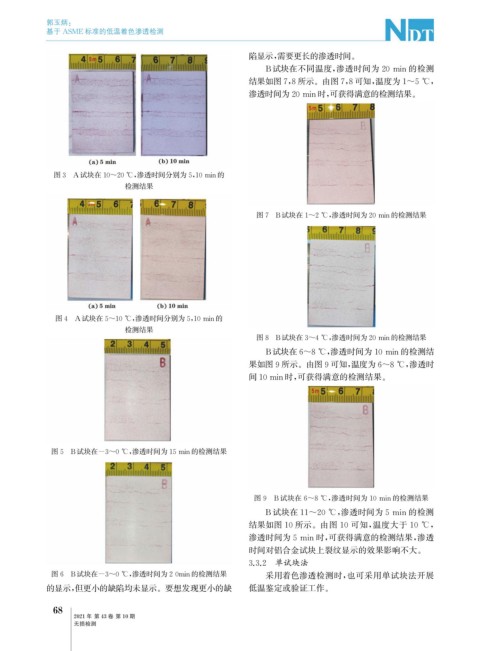

B试块在不同温度, 渗透时间为20min的检测

结果如图7 , 8所示。由图7 , 8可知, 温度为1~5℃ ,

渗透时间为20min时, 可获得满意的检测结果。

图3 A试块在10~20℃ , 渗透时间分别为5 , 10min的

检测结果

图7 B试块在1~2℃ , 渗透时间为20min的检测结果

图4 A试块在5~10℃ , 渗透时间分别为5 , 10min的
检测结果

图8 B试块在3~4℃ , 渗透时间为20min的检测结果

B试块在6~8℃ , 渗透时间为10min的检测结
果如图9所示。由图9可知, 温度为6~8℃ , 渗透时

间10min时, 可获得满意的检测结果。

图5 B试块在-3~0℃ , 渗透时间为15min的检测结果

图9 B试块在6~8℃ , 渗透时间为10min的检测结果

B试块在11~20℃ , 渗透时间为5min的检测

结果如图10所示。由图10可知, 温度大于10 ℃ ,
渗透时间为5min时, 可获得满意的检测结果, 渗透

时间对铝合金试块上裂纹显示的效果影响不大。
3.3.2 单试块法

图6 B试块在-3~0℃ , 渗透时间为20min的检测结果 采用着色渗透检测时, 也可采用单试块法开展
的显示, 但更小的缺陷均未显示。要想发现更小的缺 低温鉴定或验证工作。

8
6
2021年 第43卷 第10期

无损检测
