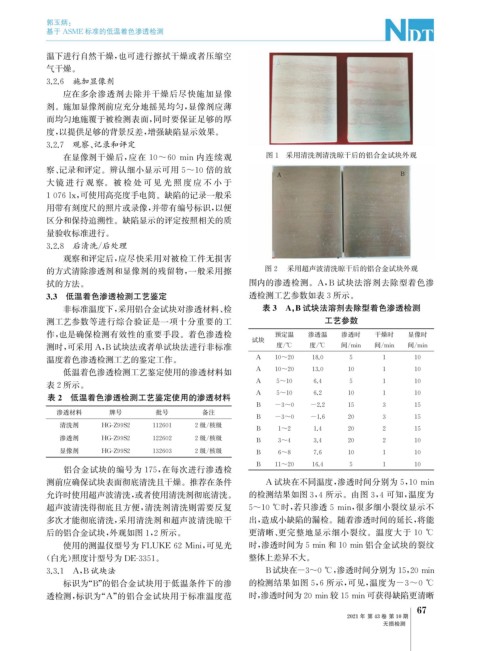

Page 109 - 无损检测2021年第十期

郭玉炳:
基于 ASME标准的低温着色渗透检测

温下进行自然干燥, 也可进行擦拭干燥或者压缩空
气干燥。
3.2.6 施加显像剂
应在多余渗透剂去除并干燥后尽快施加显像
剂。施加显像剂前应充分地摇晃均匀, 显像剂应薄
而均匀地施覆于被检测表面, 同时要保证足够的厚
度, 以提供足够的背景反差, 增强缺陷显示效果。
3.2.7 观察、 记录和评定

在显像剂干燥后, 应在 10~60min 内连续观 图1 采用清洗剂清洗晾干后的铝合金试块外观
察、 记录和评定。辨认细小显示可用5~10倍的放
大镜 进 行 观 察。被 检 处 可 见 光 照 度 应 不 小 于

1076lx , 可使用高亮度手电筒。缺陷的记录一般采

用带有刻度尺的照片或录像, 并带有编号标识, 以便
区分和保持追溯性。缺陷显示的评定按照相关的质
量验收标准进行。
3.2.8 后清洗 / 后处理
观察和评定后, 应尽快采用对被检工件无损害

的方式清除渗透剂和显像剂的残留物, 一般采用擦 图2 采用超声波清洗晾干后的铝合金试块外观
围内的渗透检测。 A , B 试块法溶剂去除型着色渗
拭的方法。
3.3 低温着色渗透检测工艺鉴定 透检测工艺参数如表3所示。
非标准温度下, 采用铝合金试块对渗透材料、 检 表3 A , B试块法溶剂去除型着色渗透检测
测工艺参数等进行综合验证是一项十分重要的工 工艺参数
作, 也是确保检测有效性的重要手段。着色渗透检 预定温 渗透温 渗透时 干燥时 显像时
试块
测时, 可采用 A , B试块法或者单试块法进行非标准 度 / ℃ 度 / ℃ 间 / min 间 / min 间 / min

温度着色渗透检测工艺的鉴定工作。 A 10~20 18.0 5 1 10
低温着色渗透检测工艺鉴定使用的渗透材料如 A 10~20 13.0 10 1 10
A 5~10 6.4 5 1 10
表2所示。
表2 低温着色渗透检测工艺鉴定使用的渗透材料 A 5~10 6.2 10 1 10
B -3~0 -2.2 15 3 15
渗透材料 牌号 批号 备注
B -3~0 -1.6 20 3 15
清洗剂 HG-Z99S2 112601 2级 / 核级
B 1~2 1.4 20 2 15
渗透剂 HG-Z99S2 122602 2级 / 核级
B 3~4 3.4 20 2 10
显像剂 HG-Z99S2 132603 2级 / 核级 B 6~8 7.6 10 1 10
铝合金试块的编号为 175 , 在每次进行渗透检 B 11~20 16.4 5 1 10
测前应确保试块表面彻底清洗且干燥。推荐在条件 A 试块在不同温度, 渗透时间分别为5 , 10min

允许时使用超声波清洗, 或者使用清洗剂彻底清洗。 的检测结果如图3 , 4所示。由图3 , 4可知, 温度为

超声波清洗得彻底且方便, 清洗剂清洗则需要反复 5~10℃时, 若只渗透5min , 很多细小裂纹显示不
多次才能彻底清洗, 采用清洗剂和超声波清洗晾干 出, 造成小缺陷的漏检。随着渗透时间的延长, 将能

后的铝合金试块, 外观如图1 , 2所示。 更清晰、 更完整地显示细小裂纹。温度大于 10 ℃

使用的测温仪型号为 FLUKE62Mini , 可见光 时, 渗透时间为5min和10min铝合金试块的裂纹
( 白光) 照度计型号为 DE-3351 。 整体上差异不大。

3.3.1 A , B试块法 B试块在-3~0℃ , 渗透时间分别为15 , 20min

标识为“ B ” 的铝合金试块用于低温条件下的渗 的检测结果如图5 , 6所示, 可见, 温度为-3~0 ℃

透检测, 标识为“ A ” 的铝合金试块用于标准温度范 时, 渗透时间为20min较15min可获得缺陷更清晰
7
6
2021年 第43卷 第10期
无损检测
