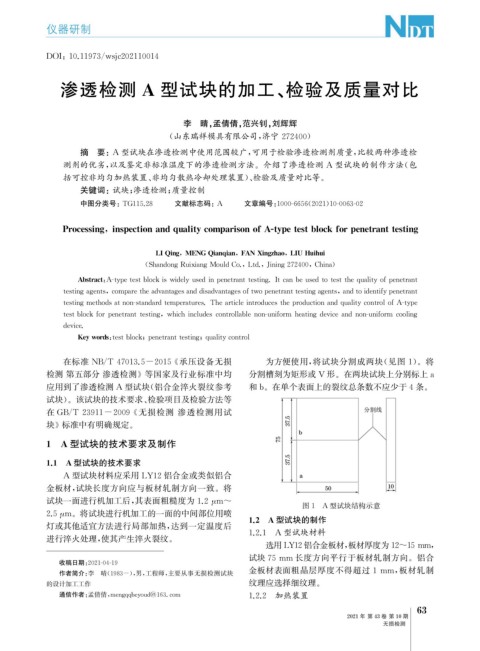

Page 105 - 无损检测2021年第十期

仪器研制

DOI : 10.11973 / ws j c202110014

渗透检测 A 型试块的加工、 检验及质量对比

李 晴, 孟倩倩, 范兴钊, 刘辉辉

( 山东瑞祥模具有限公司, 济宁 272400 )

摘 要: A 型试块在渗透检测中使用范围较广, 可用于检验渗透检测剂质量, 比较两种渗透检
测剂的优劣, 以及鉴定非标准温度下的渗透检测方法。介绍了渗透检测 A 型试块的制作方法( 包

括可控非均匀加热装置、 非均匀散热冷却处理装置)、 检验及质量对比等。

关键词: 试块; 渗透检测; 质量控制

中图分类号: TG115.28 文献标志码: A 文章编号: 1000-6656 ( 2021 ) 10-0063-02

Processin g ins p ectionand q ualit y com p arisonofA-t yp etestblockfor p enetranttestin g
,

LIQ in g MENGQ ian q ian , FANXin g zhao , LIUHuihui
,

( Shandon gRuixian gMouldCo. , Ltd. , Jinin g 272400 , China )

Abstract : A-t yp etestblockiswidel yusedinp enetranttestin g .Itcanbeusedtotestthe q ualit yof p enetrant

testin g a g ents , com p aretheadvanta g esanddisadvanta g esoftwo p enetranttestin g a g ents , andtoidentif yp enetrant

testin gmethodsatnon-standardtem p eratures.Thearticleintroducesthep roductionandq ualit y controlofA-t yp e

testblockforp enetranttestin g , whichincludescontrollablenon-uniformheatin gdeviceandnon-uniformcoolin g
device.

Ke ywords : testblock ; p enetranttestin g ; q ualit y control

在标准 NB / T47013.5-2015 《 承压设备无损 为方便使用, 将试块分割成两块( 见图 1 )。将

检测 第五部分 渗透检测》等国家及行业标准中均 分割槽刻为矩形或 V 形。在两块试块上分别标上a
应用到了渗透检测 A 型试块( 铝合金淬火裂纹参考 和b 。在单个表面上的裂纹总条数不应少于4条。
试块)。该试块的技术要求、 检验项目及检验方法等

在 GB / T23911-2009 《 无损检测 渗透检测用试

块》标准中有明确规定。
1 A 型试块的技术要求及制作
1.1 A 型试块的技术要求
A 型试块材料应采用 LY12铝合金或类似铝合
金板材, 试块长度方向应与板材轧制方向一致。将

试块一面进行机加工后, 其表面粗糙度为1.2 μ m~
图1 A 型试块结构示意

2.5 μ m 。将试块进行机加工的一面的中间部位用喷
灯或其他适宜方法进行局部加热, 达到一定温度后 1.2 A 型试块的制作
1.2.1 A 型试块材料
进行淬火处理, 使其产生淬火裂纹。
选用LY12铝合金板材, 板材厚度为12~15mm ,
试块75mm 长度方向平行于板材轧制方向。铝合

收稿日期: 2021-04-19
金板材表面粗晶层厚度不得超过 1mm , 板材轧制
作者简介: 李 晴( 1983- ), 男, 工程师, 主要从事无损检测试块
的设计加工工作 纹理应选择细纹理。
1.2.2 加热装置
通信作者: 孟倩倩, men gqq be y oud@163.com
3
6
2021年 第43卷 第10期
无损检测
