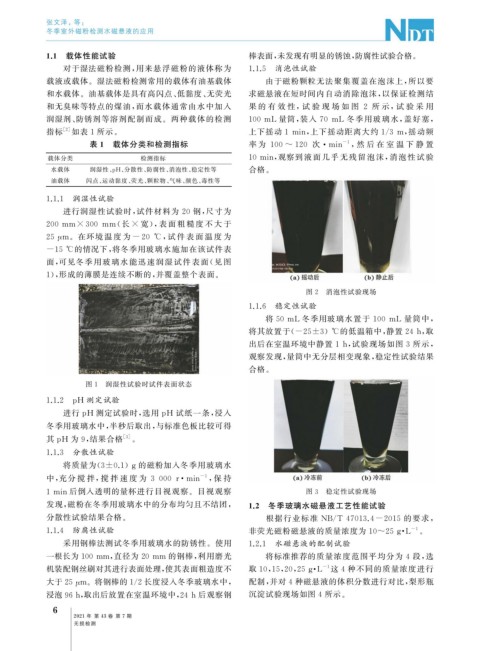

Page 44 - 无损检测2021年第七期

张文泽, 等:

冬季室外磁粉检测水磁悬液的应用

1.1 载体性能试验 棒表面, 未发现有明显的锈蚀, 防腐性试验合格。
对于湿法磁粉检测, 用来悬浮磁粉的液体称为 1.1.5 消泡性试验
载液或载体。湿法磁粉检测常用的载体有油基载体 由于磁粉颗粒无法聚集覆盖在泡沫上, 所以要
和水载体。油基载体是具有高闪点、 低黏度、 无荧光 求磁悬液在短时间内自动消除泡沫, 以保证检测结
和无臭味等特点的煤油, 而水载体通常由水中加入 果 的 有 效 性, 试 验 现 场 如 图 2 所 示, 试 验 采 用
润湿剂、 防锈剂等溶剂配制而成。两种载体的检测 100mL 量筒, 装入 70 mL 冬季用玻璃水, 盖好塞,

指标 [ 2 ] 如表 1 所示。 上下摇动 1min , 上下摇动距离大约 1 / 3m , 摇动频

表 1 载体分类和检测指标 率 为 100~120 次· min , 然 后 在 室 温 下 静 置

-1

载体分类 检测指标 10min , 观察到液面几乎无残 留 泡 沫, 消 泡 性 试 验
水载体 润湿性、 p H 、 分散性、 防腐性、 消泡性、 稳定性等 合格。
油载体 闪点、 运动黏度、 荧光、 颗粒物、 气味、 颜色、 毒性等
1.1.1 润湿性试验
进行润湿性试验时, 试件材料为 20 钢, 尺寸为
200mm×300 mm ( 长 × 宽), 表 面 粗 糙 度 不 大 于

25 μ m 。在环境 温 度 为 -20 ℃ , 试 件 表 面 温 度 为

-15 ℃的情况下, 将冬季用玻璃水施加在该试件表
面, 可见冬季用玻璃水能迅速润湿试件表面( 见图
1 ), 形成的薄膜是连续不断的, 并覆盖整个表面。

图 2 消泡性试验现场
1.1.6 稳定性试验

将 50mL 冬季用玻璃水置于 100 mL 量筒中,

将其放置于( -25±3 ) ℃ 的低温箱中, 静置 24h , 取

出后在室温环境中静置 1h , 试验现场如图 3 所示,
观察发现, 量筒中无分层相变现象, 稳定性试验结果
合格。
图 1 润湿性试验时试件表面状态

1.1.2 p H 测定试验
进行 p H 测定试验时, 选用 p H 试纸一条, 浸入
冬季用玻璃水中, 半秒后取出, 与标准色板比较可得
其 p H 为 9 , 结果合格 [ 3 ] 。
1.1.3 分散性试验

将质量为( 3±0.1 ) 的磁粉加入冬季用玻璃水
g

中, 充分 搅 拌, 搅 拌 速 度 为 3000r · min , 保 持

-1
1min后倒入透明的量杯进行目视观察。目视观察 图 3 稳定性试验现场

发现, 磁粉在冬季用玻璃水中的分布均匀且不结团, 1.2 冬季玻璃水磁悬液工艺性能试验

分散性试验结果合格。 根据行业标准 NB / T47013.4-2015 的要求,
1.1.4 防腐性试验 非荧光磁粉磁悬液的质量浓度为 10~25g L 。

-1
·
采用钢棒法测试冬季用玻璃水的防锈性。使用 1.2.1 水磁悬液的配制试验

一根长为100mm , 直径为 20mm 的钢棒, 利用磨光 将标准推荐的质量浓度范围平均分为 4 段, 选

机装配钢丝刷对其进行表面处理, 使其表面粗造度不 取 10 , 15 , 20 , 25g L 这 4 种不同的质量浓度进行
-1
·

大于25 μ m 。将钢棒的1 / 2长度浸入冬季玻璃水中, 配制, 并对 4 种磁悬液的体积分数进行对比, 梨形瓶

浸泡96h , 取出后放置在室温环境中, 24h 后观察钢 沉淀试验现场如图 4 所示。
6
2021 年 第 43 卷 第 7 期

无损检测
