郭伟灿, 等:
带凸面声透镜的相控阵超声检测技术

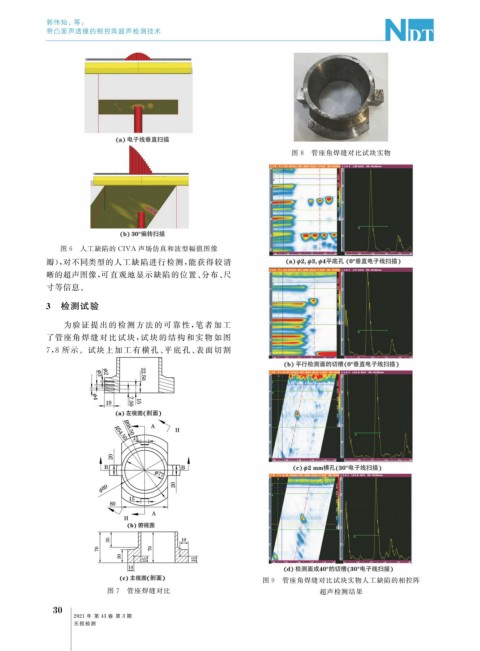

图 8 管座角焊缝对比试块实物
图 6 人工缺陷的 CIVA 声场仿真和波型幅值图像
瓣), 对不同类型的人工缺陷进行检测, 能获得较清
晰的超声图像, 可直观地显示缺陷的位置、 分布、 尺
寸等信息。
3 检测试验
为验 证 提 出 的 检 测 方 法 的 可 靠 性, 笔 者 加 工
了管座角 焊 缝 对 比 试 块, 试 块 的 结 构 和 实 物 如 图
7 , 8 所示。试块上加 工 有 横 孔、 平 底 孔、 表 面 切 割
图 9 管座角焊缝对比试块实物人工缺陷的相控阵
图 7 管座焊缝对比 超声检测结果
3
0
