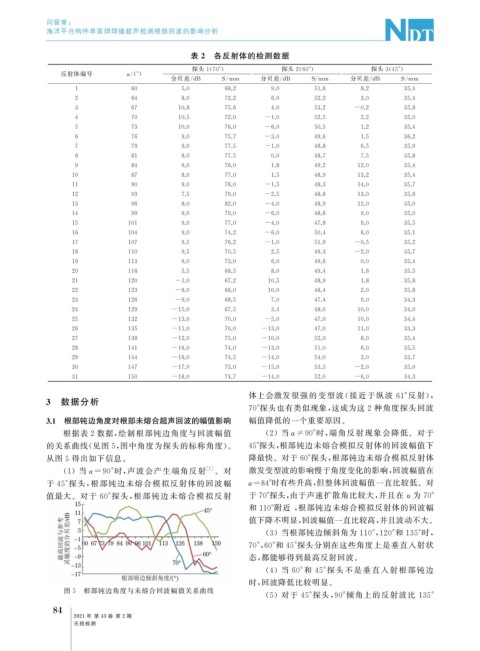

Page 122 - 无损检测2021年第二期

闫留青:
海洋平台构件单面焊焊缝超声检测根部回波的影响分析

表 2 各反射体的检测数据
探头 1 ( 70° ) 探头 2 ( 60° ) 探头 3 ( 45° )
反射体编号 α /( ° )
分贝差 / dB S / mm 分贝差 / dB S / mm 分贝差 / dB S / mm
1 60 5.0 68.2 9.0 51.6 8.2 35.4
2 64 8.0 72.2 6.0 52.2 3.0 35.4
3 67 10.8 75.6 4.0 53.2 -0.2 35.8
4 70 10.5 72.0 -1.0 52.5 2.2 35.0
5 73 10.0 76.0 -6.0 50.5 1.2 35.4
6 76 9.0 75.7 -3.0 49.6 1.5 36.2
7 79 9.0 77.5 -1.0 48.8 6.5 35.9
8 81 8.0 77.5 0.0 48.7 7.5 35.8
9 84 9.0 76.0 1.8 49.2 12.0 35.4
10 87 8.0 77.0 1.5 48.9 13.2 35.4
11 90 9.0 78.0 -1.5 48.3 14.0 35.7
12 93 7.5 79.0 -2.5 48.6 13.0 35.6
13 96 8.0 82.0 -4.0 48.9 12.0 35.0
14 99 9.0 79.0 -6.0 48.6 9.0 35.0
15 101 9.0 77.0 -4.0 47.8 9.0 35.5
16 104 9.0 74.2 -6.0 50.4 6.0 35.1
17 107 9.5 76.2 -1.0 51.9 -0.5 35.2
18 110 9.5 70.5 2.5 49.3 -2.0 35.7
19 113 9.0 73.0 6.0 49.6 0.0 35.4
20 116 5.5 68.5 8.0 49.4 1.6 35.5
21 120 -1.0 67.2 10.5 48.9 1.8 35.8
22 123 -6.0 68.0 10.0 48.4 2.0 35.8
23 126 -9.0 68.5 7.0 47.4 9.0 34.3
24 129 -15.0 67.5 3.4 48.0 10.0 34.0
25 132 -13.0 70.0 -5.0 47.0 10.0 34.4
26 135 -11.0 70.0 -13.0 47.0 11.0 33.3
27 138 -12.0 75.0 -10.0 52.0 8.0 35.4
28 141 -16.0 74.0 -13.0 51.0 6.0 35.5
29 144 -16.0 74.5 -14.0 54.0 3.0 33.7
30 147 -17.0 73.0 -15.0 53.5 -2.0 35.0
31 150 -16.0 74.7 -14.0 52.0 -6.0 34.3

体上会激发很强的变型波( 接近于纵波 61° 反射),
3 数据分析
70° 探头也有类似现象, 这成为这 2 种角度探头回波
3. 根部钝边角度对根部未熔合超声回波的幅值影响 幅值降低的一个重要原因。
1

根据表 2 数据, 绘制根部钝边角度与回波幅值 ( 2 )当α≠90° 时, 端角反射现象会降低。对于
的关系曲线( 见图 5 , 图中角度为探头的标称角度)。 45° 探头, 根部钝边未熔合模拟反射体的回波幅值下
从图 5 得出如下信息。 降最快。对于60° 探头, 根部钝边未熔合模拟反射体
( 1 )当α=90° 时, 声波会产生端角反射 [ 1 ] 。对 激发变型波的影响慢于角度变化的影响, 回波幅值在

于 45° 探头, 根部钝边未熔合模拟反射体的回波幅 α=84° 时有些升高, 但整体回波幅值一直比较低。对
值最大。对于 60° 探头, 根部钝边未熔合模 拟反射 于70° 探头, 由于声速扩散角比较大, 并且在 α为 70°

和 110° 附近 , 根部钝边未熔合模拟反射体的回波幅
值下降不明显, 回波幅值一直比较高, 并且波动不大。

( 3 )当根部钝边倾斜角为 110° , 120° 和 135° 时,
70° , 60° 和 45° 探头分别在这些角度上是垂直入射状
态, 都能够得到最高反射回波。

( 4 )当 60° 和 45° 探头不是垂直入射根部钝边
时, 回波降低比较明显。
图 5 根部钝边角度与未熔合回波幅值关系曲线
( 5 )对于 45° 探头, 90° 倾角上的反射波比 135°
8
4
2021 年 第 43 卷 第 2 期

无损检测
