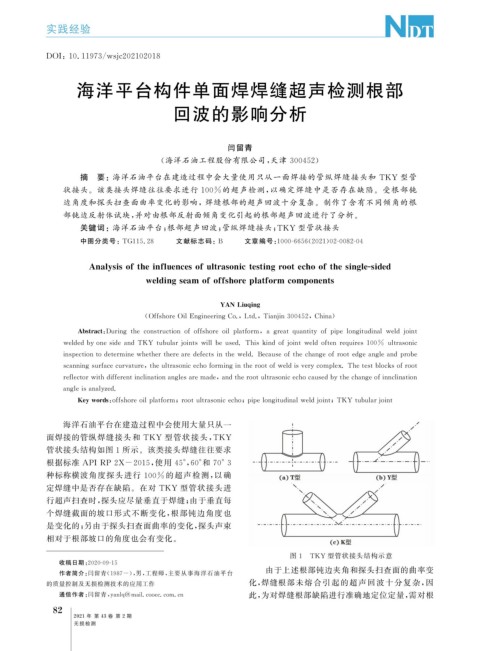

实践经验

DOI : 10.11973 / ws j c202102018

海洋平台构件单面焊焊缝超声检测根部

回波的影响分析

闫留青

( 海洋石油工程股份有限公司, 天津 300452 )
摘 要:海洋石油平台在建造过程中会大量使用只从一面焊接的管纵焊缝接头和 TKY 型管

状接头。该类接头焊缝往往要求进行 100% 的超声检测, 以确定焊缝中是否存在缺陷。受根部钝

边角度和探头扫查面曲率变化的影响,焊缝根部的超声回波十分复杂。制作了含有不同倾角的根
部钝边反射体试块, 并对由根部反射面倾角变化引起的根部超声回波进行了分析。

关键词:海洋石油平台; 根部超声回波; 管纵焊缝接头; TKY 型管状接头

中图分类号: TG115.28 文献标志码: B 文章编号: 1000-6656 ( 2021 ) 02-0082-04

Anal y sisoftheinfluencesofultrasonictestin g rootechoofthesin g le-sided

weldin g seamofoffshore p latformcom p onents

YANLiu q in g

( OffshoreOilEn g ineerin gCo. , Ltd. , Tian j in300452 , China )

Abstract : Durin gtheconstructionofoffshoreoilp latform , ag reatq uantit yofp i p elon g itudinalweldj oint

weldedb yonesideandTKYtubular j ointswillbeused.Thiskindof j ointweldoftenre q uires100% ultrasonic

ins p ectiontodeterminewhethertherearedefectsintheweld.Becauseofthechan g eofrooted g ean g leandp robe

scannin gsurfacecurvature , theultrasonicechoformin g intherootofweldisver y com p lex.Thetestblocksofroot

reflectorwithdifferentinclinationan g lesaremade , andtherootultrasonicechocausedb y thechan g eofinnclination

an g leisanal y zed.

Ke ywords : offshoreoil p latform ; rootultrasonicecho ; p i p elon g itudinalweld j oint ; TKYtubular j oint
海洋石油平台在建造过程中会使用大量只从一

面焊接的管纵焊缝接头和 TKY 型管状接头, TKY
管状接头结构如图 1 所示。该类接头焊缝往往要求

根据标准 APIRP2X-2015 , 使用 45° , 60° 和 70°3
种标称横波角度探头进行 100% 的超声检测, 以确
定焊缝中是否存在缺陷。在对 TKY 型管状接头进
行超声扫查时, 探头应尽量垂直于焊缝; 由于垂直每
个焊缝截面的坡口形式不断变化, 根部钝边角度也
是变化的; 另由于探头扫查面曲率的变化, 探头声束
相对于根部坡口的角度也会有变化。

图 1 TKY 型管状接头结构示意
收稿日期: 2020-09-15
由于上述根部钝边夹角和探头扫查面的曲率变
作者简介: 闫留青( 1987- ), 男, 工程师, 主要从事海洋石油平台
的质量控制及无损检测技术的应用工作 化, 焊缝根部未熔合引起的超声回波十分复杂, 因
此, 为对焊缝根部缺陷进行准确地定位定量, 需对根
通信作者: 闫留青, y anl q @mail.cooec.com.cn
8
2
