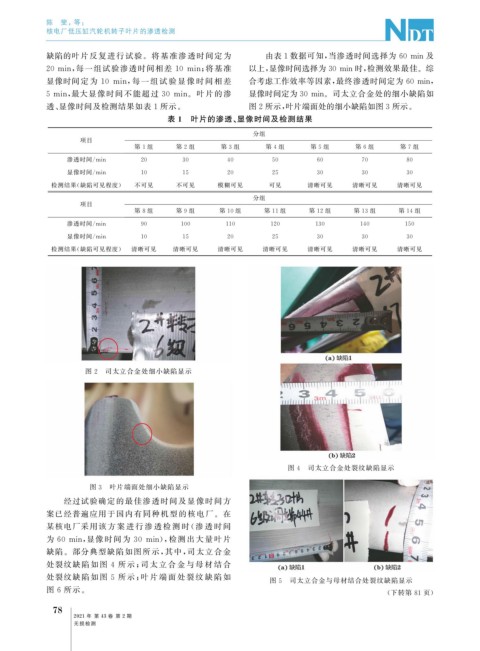

Page 116 - 无损检测2021年第二期

陈 斐, 等:

核电厂低压缸汽轮机转子叶片的渗透检测

缺陷的叶片反复进行试验。将基准渗透时 间定为 由表1数据可知, 当渗透时间选择为 60min 及

20min , 每一组试验渗透时间相差 10 min ; 将基准 以上, 显像时间选择为30min时, 检测效果最佳。综

显像时间 定 为 10 min , 每 一 组 试 验 显 像 时 间 相 差 合考虑工作效率等因素, 最终渗透时间定为 60min ,

5min , 最大显像时间不能超过 30 min 。叶 片的渗 显像时间定为30min 。司太立合金处的细小缺陷如
透、 显像时间及检测结果如表 1 所示。 图2所示, 叶片端面处的细小缺陷如图3所示。
表 1 叶片的渗透、 显像时间及检测结果
分组
项目
第 1 组 第 2 组 第 3 组 第 4 组 第 5 组 第 6 组 第 7 组
渗透时间 / min 20 30 40 50 60 70 80
显像时间 / min 10 15 20 25 30 30 30
检测结果( 缺陷可见程度) 不可见 不可见 模糊可见 可见 清晰可见 清晰可见 清晰可见
分组
项目
第 8 组 第 9 组 第 10 组 第 11 组 第 12 组 第 13 组 第 14 组

渗透时间 / min 90 100 110 120 130 140 150
显像时间 / min 10 15 20 25 30 30 30
检测结果( 缺陷可见程度) 清晰可见 清晰可见 清晰可见 清晰可见 清晰可见 清晰可见 清晰可见

图 2 司太立合金处细小缺陷显示

图 4 司太立合金处裂纹缺陷显示

图 3 叶片端面处细小缺陷显示
经过试验确定的最佳渗透时间及显像时间方
案已经普遍应用于国内有同种机型 的核电厂。在
某核电厂采用该 方 案 进 行 渗 透 检 测 时 ( 渗 透 时 间

为 60min , 显像 时 间 为 30 min ), 检 测 出 大 量 叶 片

缺陷。部分典型缺陷如图所示, 其中, 司太立合金
处裂纹缺 陷 如 图 4 所 示; 司 太 立 合 金 与 母 材 结 合
处裂纹缺 陷 如 图 5 所 示; 叶 片 端 面 处 裂 纹 缺 陷 如
图 5 司太立合金与母材结合处裂纹缺陷显示
图 6 所示。
( 下转第 81 页)
8
7

2021 年 第 43 卷 第 2 期

无损检测
