胡学知，等：

搭接黏接薄壁圆筒的超声检测

格的验收标准为：①40个黏结数据中，全部为黏结 （1）可对每个受检薄壁圆筒均匀检测40次。每
面积（参见Ⅱ①、Ⅱ②）；②40个黏结数据中，黏结 次检测，重复如下操作：首先自动装夹薄壁圆筒。然
面积总数超过20个，呈均匀分布（参见Ⅲ①、Ⅲ②）； 后操作x轴/y轴位移超声探头；最后采用油脂，操作
③40个黏结数据中，黏结面积总数超过30个（参见 油泵，自动涂抹耦合油脂，使超声探头与受检区声学
Ⅴ①、Ⅴ②、Ⅵ①、Ⅵ②）。 耦合良好。
（3）将本节所获得的验收标准存储于数据库。 （2）计算各个超声波反射波包络面面积。
3.2 薄壁圆筒黏接强度无损评价程序 （3）按文章验收标准，确定受检薄壁圆筒是否
（1）对受检薄壁圆筒（批次检验）超声检测，按 合格，完成黏结强度无损评价。
文章4. 1节进行黏接强度无损评价。 （4）输出打印。
（2） 黏结强度无损评价为不合格的薄壁圆筒，可 5 结论
进行拔断力试验。拔断力试验合格者，可评为合格。
文章介绍了一种用于检测薄壁圆筒复合材料黏
4 数字化黏接强度无损评价装置
接质量的超声波多次反射衰减法。通过设计不同黏
研制了数字化黏接强度无损价装置，该装置由 接面积和状态的仿真模型，研究了超声反射波特性
检测工作台、数据采集控制台及主控制台组成，所用 与黏结质量的关系，建立了相应的黏接强度无损评
A型脉冲反射式数字超声检测仪经过再次改装，能 价标准和程序，研制了数字化黏接强度无损评价装
对超声波多次衰减形成的超声反射波包络面的包络 置并已投入生产应用且获得好评。该试验工艺为复
面积值进行计算，对薄壁圆筒黏结强度进行数字化 合材料黏接质量检测提供了有效方法和参考依据，
无损评估（NDE）。评价装置外形如图5所示，具体 在实际生产中有一定应用价值。
工作流程如下。
参考文献：

[1] 史亦韦，国防科技工业无损检测人员资格鉴定与认证
培训教材编审委员会. 超声检测[M]. 北京：机械工业
出版社，2005．
[2] 郑晖，林树青. 超声检测[M]. 北京：中国劳动社会保障
出版社，2008．
[3] 中国机械工程学会无损检测学会. 超声波检测 （第
2版）——无损检验Ⅱ级培训教材[M]. 北京：机械工业
出版社，2005．
[4] 超声波探伤编写组. 超声波探伤[M]. 北京：电力工业
出版社，1980．
[5] 日本学术振兴制钢第19委员会. 超声检测法[M]. 广州：
广东科技出版社，1981.
[6] 李家伟，陈积懋. 无损检测手册[M]. 北京：机械工业出
版社，2002．
[7] 美国金属学会. 金属手册 第八版 第十一卷 无损检测与

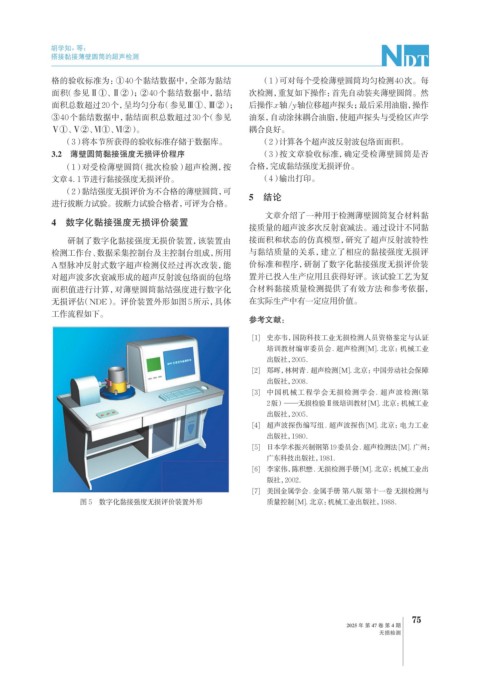

图 5 数字化黏接强度无损评价装置外形 质量控制[M]. 北京：机械工业出版社，1988．

75
2025 年 第 47 卷 第 4 期
无损检测
