周志鹏，等：

基于 SSA-VMD-DTW 的绝缘子脱黏缺陷成像

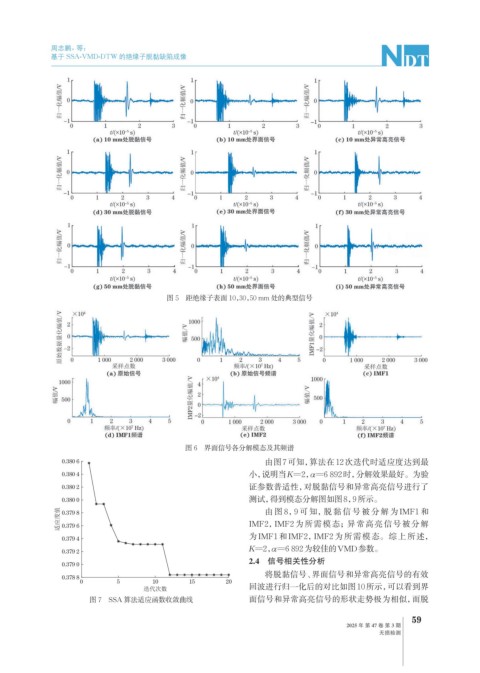

图 5 距绝缘子表面 10，30，50 mm 处的典型信号

图 6 界面信号各分解模态及其频谱
0.380 6 由图7可知，算法在12次迭代时适应度达到最
0.380 4 小，说明当K=2， α=6 892时，分解效果最好。为验
0.380 2 证参数普适性，对脱黏信号和异常高亮信号进行了
0.380 0 测试，得到模态分解图如图8，9所示。
由图 8，9 可知，脱黏信号被分解为 IMF1 和
适应度值 0.379 8 IMF2，IMF2 为所需模态；异常高亮信号被分解
0.379 6
为IMF1 和IMF2，IMF2 为所需模态。综上所述，
0.379 4
K=2， α=6 892为较佳的VMD参数。
0.379 2
2.4 信号相关性分析
0.379 0
将脱黏信号、界面信号和异常高亮信号的有效
0.378 8
0 5 10 15 20
迭代次数 回波进行归一化后的对比如图10所示，可以看到界
图 7 SSA 算法适应函数收敛曲线 面信号和异常高亮信号的形状走势极为相似，而脱

59
