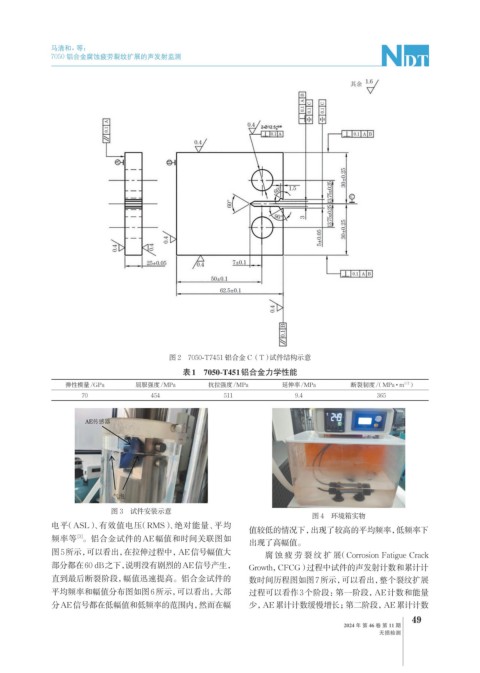

Page 83 - 无损检测2024年第十一期
P. 83
马清和，等：
7050 铝合金腐蚀疲劳裂纹扩展的声发射监测
图 2 7050-T7451 铝合金 C（T）试件结构示意
表1 7050-T451铝合金力学性能
1/2
弹性模量/GPa 屈服强度/MPa 抗拉强度/MPa 延伸率/MPa 断裂韧度/（MPa · m ）
70 454 511 9.4 365
AE传感器
气泡
图 3 试件安装示意
图 4 环境箱实物
电平（ASL）、有效值电压（RMS）、绝对能量、平均
值较低的情况下，出现了较高的平均频率，低频率下
[3]
频率等 。铝合金试件的AE幅值和时间关联图如
出现了高幅值。
图5所示， 可以看出，在拉伸过程中，AE信号幅值大
腐蚀疲劳裂纹扩展（Corrosion Fatigue Crack
部分都在60 dB之下， 说明没有剧烈的AE信号产生， Growth，CFCG）过程中试件的声发射计数和累计计
直到最后断裂阶段，幅值迅速提高。铝合金试件的 数时间历程图如图7所示，可以看出，整个裂纹扩展
平均频率和幅值分布图如图6所示，可以看出，大部 过程可以看作3个阶段：第一阶段，AE计数和能量
分AE信号都在低幅值和低频率的范围内， 然而在幅 少，AE累计计数缓慢增长； 第二阶段，AE累计计数
49
2024 年 第 46 卷 第 11 期
无损检测
