P. 57
王 瑾，等：
基于磁场梯度感测的旧油管腐蚀缺陷脉冲涡流可视化检测

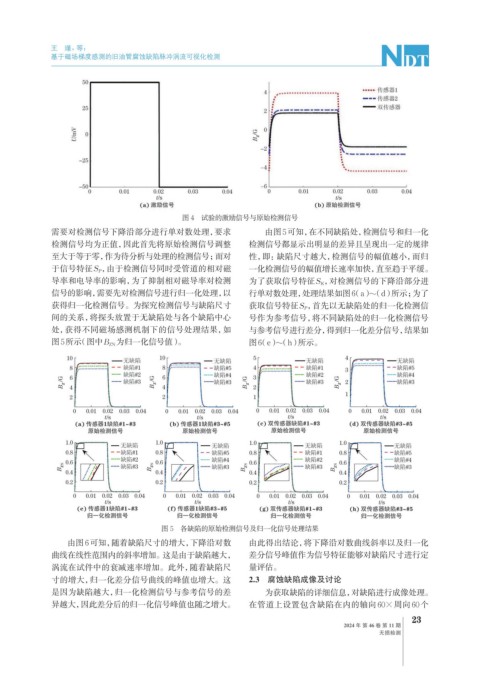

图 4 试验的激励信号与原始检测信号
需要对检测信号下降沿部分进行单对数处理，要求 由图5可知，在不同缺陷处，检测信号和归一化
检测信号均为正值，因此首先将原始检测信号调整 检测信号都显示出明显的差异且呈现出一定的规律
至大于等于零，作为待分析与处理的检测信号；而对 性，即：缺陷尺寸越大，检测信号的幅值越小，而归
于信号特征S P ，由于检测信号同时受管道的相对磁 一化检测信号的幅值增长速率加快，直至趋于平缓。
导率和电导率的影响，为了抑制相对磁导率对检测 为了获取信号特征S K ，对检测信号的下降沿部分进
信号的影响，需要先对检测信号进行归一化处理，以 行单对数处理，处理结果如图6（a）~（d）所示；为了
获得归一化检测信号。为探究检测信号与缺陷尺寸 获取信号特征S P ，首先以无缺陷处的归一化检测信
间的关系，将探头放置于无缺陷处与各个缺陷中心 号作为参考信号，将不同缺陷处的归一化检测信号
处，获得不同磁场感测机制下的信号处理结果，如 与参考信号进行差分，得到归一化差分信号，结果如
图5所示 （图中B ZN 为归一化信号值）。 图6（e）~（h）所示。
图 5 各缺陷的原始检测信号及归一化信号处理结果
由图6可知，随着缺陷尺寸的增大，下降沿对数 由此得出结论，将下降沿对数曲线斜率以及归一化
曲线在线性范围内的斜率增加。这是由于缺陷越大， 差分信号峰值作为信号特征能够对缺陷尺寸进行定
涡流在试件中的衰减速率增加。此外，随着缺陷尺 量评估。
寸的增大，归一化差分信号曲线的峰值也增大。这 2.3 腐蚀缺陷成像及讨论
是因为缺陷越大，归一化检测信号与参考信号的差 为获取缺陷的详细信息，对缺陷进行成像处理。
异越大，因此差分后的归一化信号峰值也随之增大。 在管道上设置包含缺陷在内的轴向60×周向60个
23
2024 年 第 46 卷 第 11 期
无损检测
