高乾祥,等:

              PE 管道外壁缺陷的微波可视化定量检测

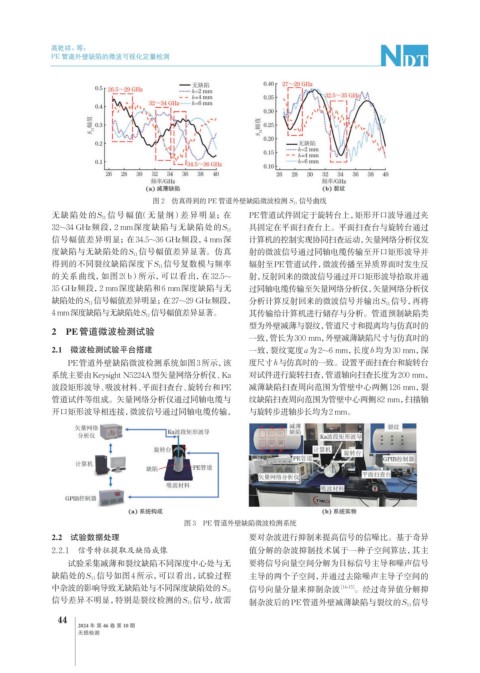

                                        图 2  仿真得到的 PE 管道外壁缺陷微波检测 S 11 信号曲线

              无缺陷处的S 11 信号幅值(无量纲)差异明显;在                         PE管道试件固定于旋转台上,矩形开口波导通过夹
                                                                具固定在平面扫查台上。平面扫查台与旋转台通过
              32~34 GHz频段,2 mm深度缺陷与无缺陷处的S 11
              信号幅值差异明显;在34.5~36 GHz频段,4 mm深                     计算机的控制实现协同扫查运动,矢量网络分析仪发
              度缺陷与无缺陷处的S 11 信号幅值差异显著。仿真                         射的微波信号通过同轴电缆传输至开口矩形波导并
              得到的不同裂纹缺陷深度下S 11 信号复数模与频率                         辐射至PE管道试件,微波传播至异质界面时发生反

              的关系曲线,如图2(b)所示,可以看出,在32.5~                        射,反射回来的微波信号通过开口矩形波导拾取并通
              35 GHz频段,2 mm深度缺陷和6 mm深度缺陷与无                      过同轴电缆传输至矢量网络分析仪,矢量网络分析仪
              缺陷处的S 11 信号幅值差异明显;在27~29 GHz频段,                   分析计算反射回来的微波信号并输出S 11 信号,再将
              4 mm深度缺陷与无缺陷处S 11 信号幅值差异显著。                       其传输给计算机进行储存与分析。管道预制缺陷类
                                                                型为外壁减薄与裂纹,管道尺寸和提离均与仿真时的
              2 PE管道微波检测试验
                                                                一致,管长为300 mm,外壁减薄缺陷尺寸与仿真时的
              2.1  微波检测试验平台搭建                                   一致,裂纹宽度a为2~6 mm,长度b均为30 mm,深
                  PE管道外壁缺陷微波检测系统如图3所示,该                         度尺寸h与仿真时的一致。设置平面扫查台和旋转台
              系统主要由Keysight N5224A型矢量网络分析仪、Ka                   对试件进行旋转扫查,管道轴向扫查长度为200 mm,
              波段矩形波导、吸波材料、平面扫查台、旋转台和PE                          减薄缺陷扫查周向范围为管壁中心两侧126 mm,裂
              管道试件等组成。矢量网络分析仪通过同轴电缆与                            纹缺陷扫查周向范围为管壁中心两侧82 mm,扫描轴
              开口矩形波导相连接,微波信号通过同轴电缆传输,                           与旋转步进轴步长均为2 mm。
















                                                图 3  PE 管道外壁缺陷微波检测系统
              2.2  试验数据处理                                       要对杂波进行抑制来提高信号的信噪比。基于奇异
              2.2.1  信号特征提取及缺陷成像                                值分解的杂波抑制技术属于一种子空间算法,其主
                  试验采集减薄和裂纹缺陷不同深度中心处与无                          要将信号向量空间分解为目标信号主导和噪声信号
              缺陷处的S 11 信号如图4所示,可以看出,试验过程                        主导的两个子空间,并通过去除噪声主导子空间的
                                                                信号向量分量来抑制杂波             [14-15] 。经过奇异值分解抑
              中杂波的影响导致无缺陷处与不同深度缺陷处的S 11
              信号差异不明显,特别是裂纹检测的S 11 信号,故需                        制杂波后的PE管道外壁减薄缺陷与裂纹的S 11 信号

                44
                     2024 年 第 46 卷 第 10 期
                     无损检测
